屬性概述

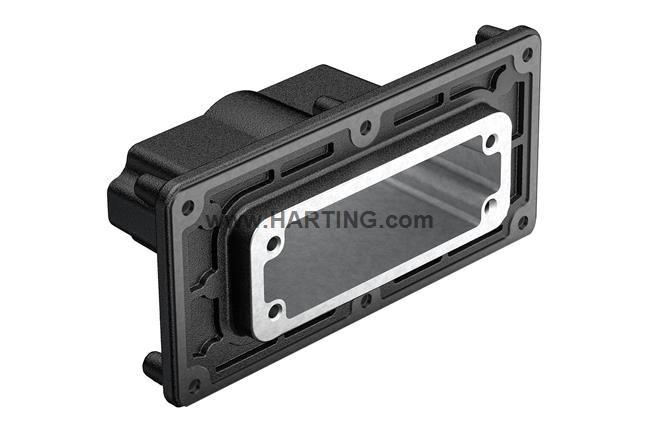

面板饋通底座
用於外部安裝
尺寸: 24 B
螺釘鎖扣
不銹鋼
頂出線
1x M50
材料(上殼/底座): 壓鑄鋁, 防腐蝕
粉末塗層
RAL 9005（烏黑）
材料(密封件): NBR
產品詳情
标识
- 类别 上売/底座
- 上壳/底座系列 Han® HPR
- 上壳/底座类型 面板安装底座
- 上壳/底座介绍 用于外部安装
版本
- 尺寸 24 B
- 版本 顶出线
- 电缆入口数量 1
- 出线孔 1x M50
- 锁定类型 螺钉锁扣
- 应用领域 用于恶劣室外环境的上壳/底座
- 详细资料 固定螺栓必须独立密封，以达到特定的防护等级。
技术参数
- 拧紧力矩 6 Nm 固定螺栓
- 拧紧力矩（螺栓锁紧） 4 Nm
- 极限温度 -40 ... +125 °C
- 关于极限温度的说明 用作符合 IEC 61984 标准的连接器。
-
防护等级符合 IEC 60529
IP65IP68IP69 / IPX9K，符合 ISO 20653
-
类型等级符合 UL 50 / UL 50E
44X12
- 面板厚度 ≥2 mm
材料特性
-
材料 (上壳/底座)
压铸铝防腐蚀
- 表面（上壳/底座） 粉末涂层
- 颜色（上売/底座） RAL 9005（乌黑）
- 材料(密封件) NBR
- 材料（锁扣） 不锈钢
商业数据
- 包装尺寸 1
- 净重 819 g
- 原产国 中国
- 欧洲海关关税号 85389099
- GTIN 5713140830974
- eCl@ss 27440202 长方形连接器的外壳
- ETIM EC000437
- UNSPSC 24.0 39121466
