屬性概述

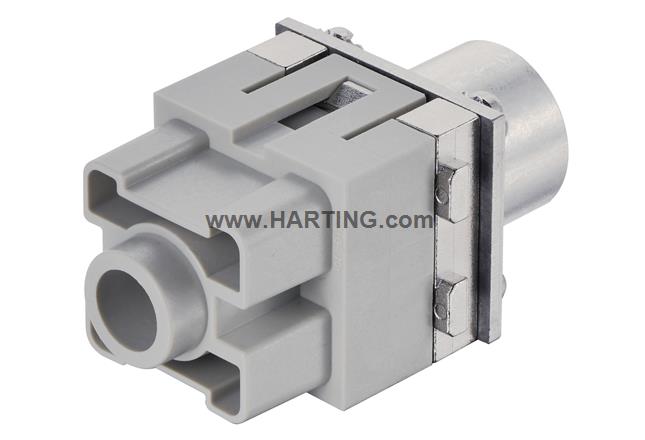

Han® 300 A PE 模塊
雙模組
軸向螺栓接線方式
母頭
插針: 1
導體截面積: 95 ... 120 mm²
聚碳酸酯 (PC)
RAL 7032（卵石灰）
銅合金
鍍銀
產品詳情
标识
- 类别 模块
- 系列 Han-Modular®
- 模块类別 Han ® 300 A PE 模块
- 模块尺寸 双模块
版本
- 接线方式 轴向螺栓接线方式
- 公母类型 母头
- 针数 1
技术参数
- 导体截面积 95 ... 120 mm²
- 线芯外径 ≤29 mm
- 绝缘阻抗 >1010 Ω
- 接触电阻 ≤ 0.2 mΩ
- 剥线长度 19 ... 20 mm
-
拧紧力矩
14 Nm @ 95 mm²16 Nm @ 120 mm²
- 极限温度 -40 ... +125 °C
- 插拔次数 ≥ 500
材料特性
- 材料(插芯) 聚碳酸酯 (PC)
- 颜色(插芯) RAL 7032（卵石灰）
- 材料（插针） 铜合金
- 表面（插针） 镀银
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合豁免标准
- RoHS 豁免 6(c)：铜合金含铅量高达 4 %
- ELV 状态 符合豁免标准
- China RoHS 50
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 有
- REACH SVHC 物质 铅
- ECHA SCIP 编号 5dbb3851-b94e-4e88-97a1-571845975242
- 加州 65 号提案物质 有
- 加州 65 号提案物质 铅
- 铁路车辆防火 EN 45545-2 (2020-08)
-
包含危险等级的要求集
R22 (HL 1-3)R23 (HL 1-3)
规格和认证
-
规格
IEC 60664-1IEC 61984
商业数据
- 包装尺寸 1
- 净重 95 g
- 原产国 罗马尼亚
- 欧洲海关关税号 85389099
- GTIN 5713140184503
- eCl@ss 27440217 工业连接器的模块（电源/信号）。
- ETIM EC000438
- UNSPSC 24.0 39121552
