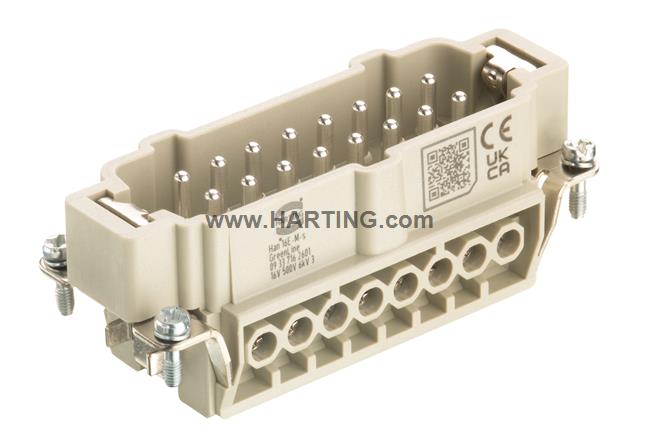

屬性概述
插蕊
螺栓接線
公頭
聚碳酸酯 (PC)
RAL 7032（卵石灰）
額定電流: 16 A
尺寸: 16 B
插針: 16
導體截面積: 0.75 ... 2.5 mm²
銅合金
鍍銀
產品詳情
Identification
- Catégorie Inserts
- Série Han E®
- Caractéristiques Han® GreenLine
Version
- Méthode de raccordement Raccordement à vis
- Genre Mâle
- Taille 16 B
- Avec lame de protection du fil Oui
- Nombre de contacts 16
- Contact de terre Oui
Données techniques
- Section du conducteur (mm²) 0,75 ... 2,5 mm²
- Section de conducteur (AWG) AWG 18 ... AWG 14
- Intensité nominale 16 A
- Tension nominale 500 V
- Tension de claquage 6 kV
- Degré de pollution 3
- Tension nominale selon UL 600 V
- Tension nominale selon CSA 600 V
- Résistance d'isolement >1010 Ω
- Résistance de contact ≤ 1 mΩ
- Longueur à dénuder 7,5 mm
-
Couple de serrage
0,5 Nm Vis de contact M30,5 Nm Vis de fixation M31,2 Nm Vis de terre M4
-
Recommended screw driver
PH1PH2
- Limite de température -40 ... +125 °C
- Cycles de connexion ≥ 500
Propriétés du matériau
- Matériau (insert) Polycarbonate (PC)
- Couleur (d'insert) RAL 7032 (gris silex)
- Matériau (contacts) Alliage de cuivre
- Surface (contacts) Plaqué argent
- Classe d'inflammabilité du matériau conformément à UL 94 V-0
Spécifications et homologations
-
Spécifications
IEC 60664-1IEC 61984
Informations commerciales
- Dimensions du produit conditionné 1
- Poids net 20 g
- Pays d'origine Allemagne
- Numéro de tarif douanier européen 85366990
- GTIN 5713140475649
- eCl@ss 27440205 Connecteur insert pour connecteur industriel
- ETIM EC000438
- UNSPSC 24.0 39121522
