Properties Overview

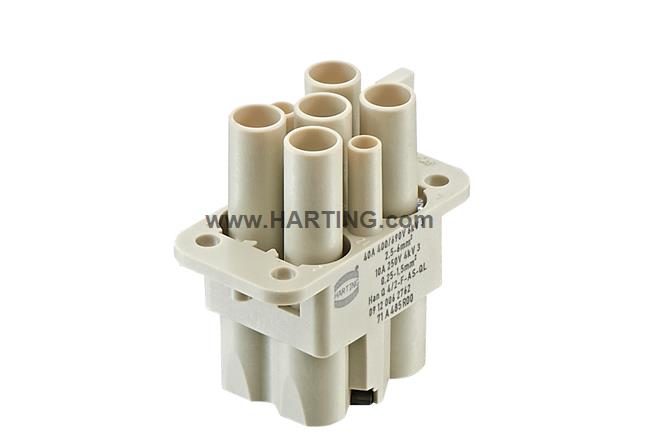

Inserts, Axial screw termination, Female, Polycarbonate (PC), RAL 7032 (pebble grey), Rated current: 40 A, Size: Han-Compact®, Contacts: 4, + 2 additional signal contacts, Conductor cross-section: 2.5 ... 6 mm², 0.25 ... 1.5 mm² Signal, Copper alloy, Silver plated
tuotteen yksityiskohdat
标识
- 类别 插芯
- 系列 Han® Q
- 标识 4/2
版本
- 接线方式 轴向螺栓接线方式
- 公母类型 母头
- 尺寸 Han-Compact®
- 针数 6
- 信号针数 2
- 电源针数 4
- 接地针 是
- 详细资料 带Han-Quick Lock®信号针
技术参数
-
导体截面积 (mm²)
2.5 ... 6 mm²0.25 ... 1.5 mm² 信号
- 额定电流（信号） 10 A
- 额定电压（信号） 250 V
- 额定脉沖电压（信号） 4 kV
- 污染等级（信号） 3
- 额定电流（电源） 40 A
- 额定电压相-地（电源） 400 V
- 额定电圧相-相（电源） 690 V
- 额定脉沖电压（电源） 6 kV
- 污染等级（电源） 3
- 绝缘阻抗 >1010 Ω
- 接触电阻 ≤ 0.3 mΩ
- 接触电阻，信号区 < 3 mΩ
- 拧紧力矩 1.8 Nm
- 极限温度 -40 ... +125 °C
- 插拔次数 ≥ 500
材料特性
- 材料(插芯) 聚碳酸酯 (PC)
- 颜色(插芯) RAL 7032（卵石灰）
- 材料（插针） 铜合金
- 表面（插针） 镀银
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合豁免标准
- RoHS 豁免 6(c)：铜合金含铅量高达 4 %
- ELV 状态 符合豁免标准
- China RoHS 50
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 有
- REACH SVHC 物质 铅
- ECHA SCIP 编号 5dbb3851-b94e-4e88-97a1-571845975242
- 加州 65 号提案物质 有
-
加州 65 号提案物质
铅镍
- 铁路车辆防火 EN 45545-2 (2020-08) + A1 (2023-10)
-
包含危险等级的要求集
R22 (HL 1-3)R23 (HL 1-3)
规格和认证
商业数据
- 包装尺寸 10
- 净重 39.4 g
- 原产国 罗马尼亚
- 欧洲海关关税号 85366990
- GTIN 5713140017382
- eCl@ss 27440205 工业插头连接器接触部分
- ETIM EC000438
- UNSPSC 24.0 39121522
