屬性概述

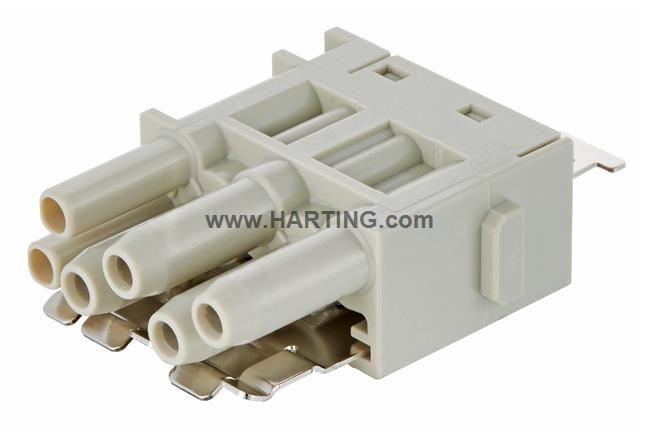

Han® Shielded 電源模組
單模塊
帶屏蔽板
壓接針
母頭
插針: 6
導體截面積: 0.14 ... 4 mm²
額定電流: 16 A
聚碳酸酯 (PC)
RAL 7032（卵石灰）
產品詳情
Azonosítás
- Kategória Modules
- Sorozat Han-Modular®
- Modul típusa Han® Shielded power module
- A modul mérete Single module
- A modul leírása With shielding plate
Verzió
- Lezárási mód Crimp termination
- Fajta Female
- Árnyékolás Shielded
- Érintkezők száma 6
- Jelzés érintkezők száma 2
- Energiátviteli érintkezők száma 4
-
Részletek
Please order crimp contacts separately.4x Han E®2x Han D®
Műszaki jellemzők
- Vezető keresztmetszete 0.14 ... 4 mm²
-
Vezeték külső átmérője
≤4.8 mm Power≤4.3 mm Signal
- Névleges áramerősség 16 A
- Névleges feszültség 400 V
- Névleges impulzus feszültség 4 kV
- Szennyeződési fok 3
- Névleges áramerősség (jelzés) 10 A
- Névleges feszültség (jelzés) 400 V
- Névleges impulzus feszültség (jelzés) 4 kV
- Szennyeződési fok (jelzés) 3
- Szigetelés ellenállása >1010 Ω
- Hőmérséklet korlátozás -40 ... +125 °C
- Csatlakoztatási ciklusok ≥ 500
Anyag tulajdonságai
- Anyag (betét) Polycarbonate (PC)
- Színes (betét) RAL 7032 (pebble grey)
- Anyag lángállósági osztálya a UL 94 szerint V-0
- RoHS compliant
- ELV státusz compliant
- China RoHS e
- REACH XVII melléklete szerinti anyagok Not contained
- REACH XIV melléklete szerinti anyagok Not contained
- REACH SVHC anyagok Not contained
- Kalifornia 65. javaslat szerinti anyagok Not contained
- Tűzvédelem a vasúti járműveken EN 45545-2 (2020-08) + A1 (2023-10)
-
Követelménymeghatározás veszélyszintekkel
R22 (HL 1-3)R23 (HL 1-3)
Előírások és jóváhagyások
Kereskedelmi adatok
- Csomagolás mérete 2
- Nettó tömeg 14 g
- Származási ország Romania
- Európai vámtarifaszám 85389099
- GTIN 5713140185036
- eCl@ss 27440217 Module for industrial connectors (power/signals)
- ETIM EC000438
- UNSPSC 24.0 39121552
