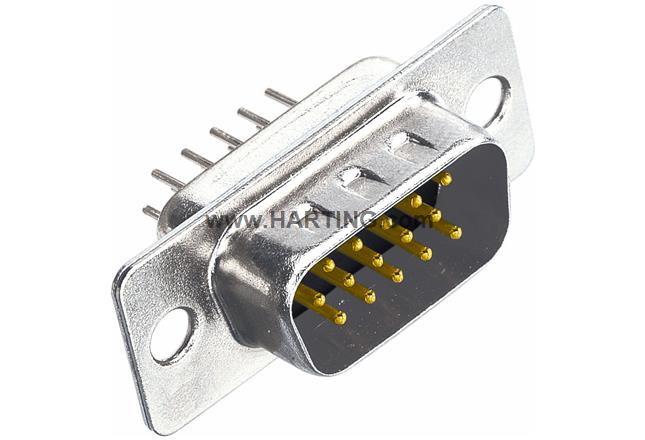

属性概述
连接器
波峰焊接接线方式
额定电流: 2 A
公头
尺寸: D-Sub 1
热塑性树脂，玻璃纤维填充（PBTP）, 外壳：钢、镀镍
黑色
插针: 15
铜合金
镍表面镀贵金属 界面端, 镍表面镀锡 接线端
产品详情
标识
- 类别 连接器
- 系列 D-Sub
- 标识 High Density
- 原件 连接器
-
插针端子介绍
冲压直式
版本
- 接线方式 波峰焊接接线方式
- 公母类型 公头
- 尺寸 D-Sub 1
- 针数 15
- 锁定类型 带馈通口的固定法兰 Ø 3.1 mm
技术参数
- 排间距 1.98 mm
- 针间距（接线端） 2.29 mm
- 额定电流 2 A
- 放电距离 ≥ 1 mm
- 爬电距离 ≥ 1 mm
- 绝缘阻抗 > 5 x 109 Ω
- 接触电阻 < 20 mΩ
- 极限温度 -40 ... +85 °C
- 性能等级 3
- 插拔次数 ≥ 50
- 测试电压U r.m.s. 1 kV
- 绝缘组 IIIa (175 ≤ CTI < 400)
- PCB 厚度 1.6 mm
- 安装高度 4,1 mm
- Hot plugging Hayır
材料特性
-
材料(插芯)
Termoplastik reçine, cam elyaf dolgulu (PBTP)Kabuk: çelik, nikel kaplanmış
- 颜色(插芯) Siyah
- 材料（插针） Bakır alaşımı
-
表面（插针）
Ni üzerinde asil metal Eşleşme tarafıNi üzerinden Sn Sonlandırma tarafı
- 材料阻燃性等级符合 UL 94 V-0
- RoHS muafiyete uygun
- RoHS 豁免 6(c): Ağırlıkça %4'e kadar kurşun içeren bakır alaşımı
- ELV 状态 muafiyete uygun
- China RoHS 50
- REACH 附件 XVII 物质 İçermez
- REACH 附件 XIV 物质 İçermez
- REACH SVHC 物质 Evet
- REACH SVHC 物质 Kurşun
- ECHA SCIP 编号 ecef7555-f643-4ceb-a337-fc54762297f1
- 加州 65 号提案物质 Evet
-
加州 65 号提案物质
KurşunNikel
- 铁路车辆防火 EN 45545-2 (2020-08) + A1 (2023-10)
- 包含危险等级的要求集 R26
规格和认证
- 规格 DIN 41652
商业数据
- 包装尺寸 100
- 净重 5.9 g
- 原产国 中国
- 欧洲海关关税号 85366990
- GTIN 5713140071322
- eCl@ss 27440214 D-Sub 耦合器
- ETIM EC001136
- UNSPSC 24.0 39121469
