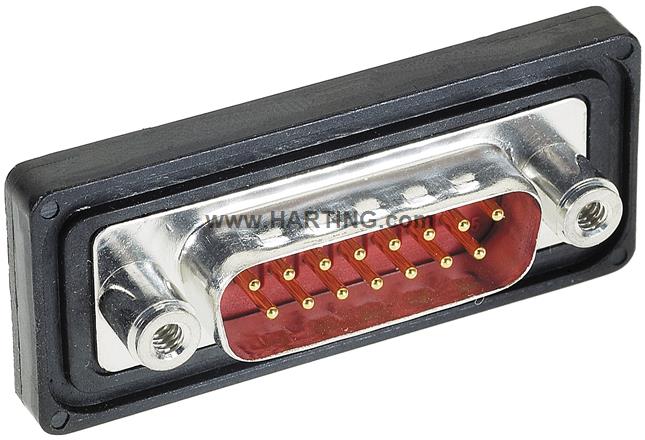

属性概述
连接器
带前框架
焊杯接线
额定电流: 5 A
公头
尺寸: D-Sub 1
热塑性树脂，玻璃纤维填充, 外壳：黄铜，镀锡
红色
插针: 9
导体截面积: 0.5 mm²
铜合金
镍表面镀贵金属
产品详情
Identificare
- Categoria Conectori
- Seria D-Sub
- Identificare IP67
- Element Conector
- Specificație Cu ramă frontală
-
Descrierea contactului
StrunjitDrept
Versiune
- Metoda de terminaţie Terminaţie lipită în cupă
- Gen Tată
- Mărime D-Sub 1
- Număr de contacte 9
- Tip blocare Flanşă de fixare cu filet 4-40 UNC
Caracteristici tehnice
- Secţiunea transversală a conductorului 0,5 mm²
- Secțiune fir [AWG] AWG 20
- Curent nominal 5 A
- Distanţă în aer ≥ 1 mm
- Distanţa în izolator ≥ 1 mm
- Rezistenţă izolaţie > 5 x 109 Ω
- Rezistenţă de contact ≤ 10 mΩ
- Moment de strângere 0,4 ... 0,6 Nm Şurub
- Temperatura de limitare -25 ... +70 °C
-
Nivel de performanţă
NM 30 (S4)1
- Cicluri de cuplare ≥ 500
- Gradul de protecţie conform IEC 60529 IP67
- Tensiune de test Ur.m.s. 1,2 kV
- Grup izolaţie IIIa (175 ≤ CTI < 400)
- Hot plugging Nu
Proprietăţi material
-
Material (inserţie)
Răşină termoplastică, armată cu fibră de sticlăCarcasă: alamă, placată cu staniu
- Culoare (inserţie) Roşu
- Material (contacte) Aliaj de cupru
- Suprafaţă (contacte) Metal nobil peste Ni
- Grosime strat ≥ 0,76 µm
- Grosime strat ≥ 30 µinch
- Material (etanşare) Silicon
- Culoare (garnitură de izolare) Roşu
- Material Răşină termoplastică, armată cu fibră de sticlă
- Clasa de inflamabilitate a materialului conform UL 94 V-0
- RoHS compatibil cu excepţie
- Excepţii RoHS 6(c): Aliaj de cupru cu conținut de plumb de până la 4 % din greutate
- stare ELV compatibil cu excepţie
- China RoHS 50
- Substanţe REACH Anexa XVII Nu este inclus
- Substanţe REACH ANEXA XIV Nu este inclus
- Substanţe REACH SVHC Da
- Substanţe REACH SVHC Plumb
- Număr ECHA SCIP ecef7555-f643-4ceb-a337-fc54762297f1
- Propunerea din California 65 de substanțe Da
-
Propunerea din California 65 de substanțe
PlumbNichel
Date comerciale
- Dimensiuni ambalaj 50
- Masă netă 10,54 g
- Ţara de origine Germania
- Cod tarif vamal european 85366990
- GTIN 5713140095205
- eCl@ss 27.440.214,00
- ETIM EC001136
- UNSPSC 24.0 39121469
