Properties Overview

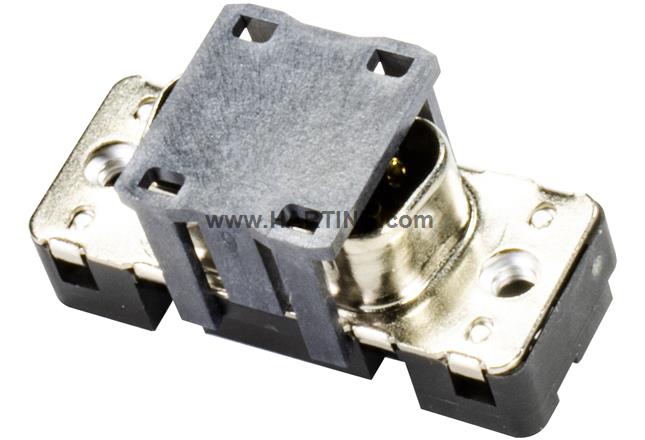

Connector
Aansluitng voor THR reflow solderen (THR)
Nominale stroom: 8 A
Mannelijk
Grootte: D-Sub 1
Thermoplastisch hars, gevulde glasvezel (PPA), Schaal: staal, vernikkeld
Zwart
Contacten: 9 Met aardingspen
Koperlegering
Edelmetaal over Ni
Productdetails
Identificatie
- Categorie Connectors
- Serie D-Sub
- Identificatie Standaard
- Element Connector
-
Beschrijving van het contact
GestempeldRecht
Versie
- Aansluitmethode Aansluitng voor THR reflow solderen (THR)
- Geslacht Mannelijk
- Grootte D-Sub 1
-
Verbindingstype
Moederbord naar dochterkaartMezzanine
- Aantal contacten 9
- overige contacten Met aardingspen
- Afsluitingslengte 2,1 mm
- Vergrendelingstype Bevestigingsflens met draad 4-40 UNC
- Pakketinhoud 200 stuks op een haspel
Technische eigenschappen
- Afstand tussen rijen 2,84 mm
- Contactpitch (aansluitzijde) 2,74 mm
- Nominale stroom 8 A
- Nominale stroom @ 40 °C
- Tussenruimteafstand ≥ 1 mm
- Kruipweg ≥ 1 mm
- Isolatieweerstand >1010 Ω
- Contactweerstand ≤ 10 mΩ
- Aanhaalkoppel ≤0,6 Nm Vrouwelijk schroefslot
- Beperkt de temperatuur -55 ... +125 °C
- Insteekkracht ≤ 30 N
-
Uittrekkracht
≥ 3,3 N≤ 20 N
-
Prestatieniveau
2vlgs. CECC 75301-802
- steekcycli ≥ 250
- Testspanning Ur.m.s. 1 kV
- Isolatiegroep I (600 ≤ CTI)
- PCB-dikte ≥1,6 mm
- Installatiehoogte 6,2 mm
- Hot plugging Nee
- Vochtgevoeligheidsniveau (Moisture Sensitivity Level, MSL) 1 vlgs. ECA/IPC/JEDEC J-STD-020D
- Procesgevoeligheidsniveau (Process Sensitivity Level, PSL) R0 vlgs. ECA/IPC/JEDEC J-STD-020D
Materiaaleigenschappen
-
Materiaal (insteekstuk)
Thermoplastisch hars, gevulde glasvezel (PPA)Schaal: staal, vernikkeld
- Kleur (insteekstuk) Zwart
- Materiaal (contacten) Koperlegering
- Oppervlak (contacten) Edelmetaal over Ni
- Ontvlambaarheidsklasse materiaal vlgs. UL 94 V-0
- RoHS conform
- ELV-status conform
- China RoHS e
- REACH BIJLAGE XVII Stoffen Niet ingesloten
- REACH BIJLAGE XIV Stoffen Niet ingesloten
- REACH SVHC Stoffen Niet ingesloten
- California Proposition 65 stoffen Ja
-
California Proposition 65 stoffen
LoodNikkel
Specificaties en goedkeuringen
-
Specificaties
DIN 41652CECC 75301-802
Commerciële data
- Verpakkingsmaat 200
- Nettogewicht 1,584 kg
- Land van herkomst Roemenië
- Europees douanetariefnummer 85366990
- GTIN 5713140217478
- eCl@ss 27.440.214,00
- ETIM EC001136
- UNSPSC 24.0 39121469
