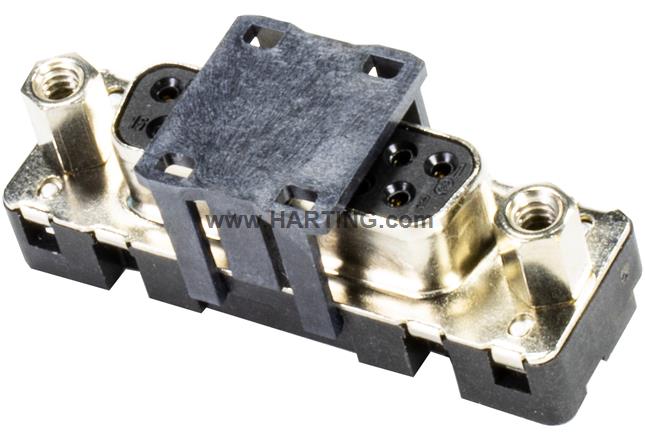

属性概述
连接器
回焊焊接接线方式 (THR)
额定电流: 7.2 A
母头
尺寸: D-Sub 2
热塑树脂玻璃光纤填充 (PPA), 外壳：钢、镀镍
黑色
插针: 15 有接地针
铜合金
镍表面镀贵金属
产品详情
Identificazione
- Categoria Connettori
- Serie D-Sub
- Identificazione Standard
- Elemento Corpo connettore
-
Descrizione del contatto
StampatiDiritto
Versione
- Collegamento Terminali per saldatura ad onda (THR)
- Tipo di contatto (maschio o femmina) Femmina
- Taglia D-Sub 2
-
Tipologia di collegamento
Scheda madre a scheda figliaMezzanino
- Numero di poli 15
- ulteriori contatti Con contatto di terra
- Lunghezza del collegamento 2,1 mm
- Tipi di aggancio Flangia di fissaggio con inserti filettati 4-40 UNC
- Confezione Bobina da 200 pezzi
Dettagli tecnici
- Distanza tra le file 2,84 mm
- Spazio di contatto (lato cavi) 2,74 mm
- Corrente d'esercizio 7,2 A
- Corrente d'esercizio @ 40 °C
- Distanza di scarica in aria ≥ 1 mm
- Distanza di scarica superficiale ≥ 1 mm
- Resistenza di contatto >1010 Ω
- Resistenza di contatto ≤ 10 mΩ
- Coppia di serraggio ≤0,4 Nm Aggancio a vite
- Temperatura massima -55 ... +125 °C
- Forza di inserzione ≤ 50 N
-
Forza di prelievo
≥ 4,5 N≤ 33 N
-
Classe di lavoro
2secondo CECC 75301-802
- Cicli di inserzione/disinserzione ≥ 250
- Tensione di prova Ur.m.s. 1 kV
- Gruppo di isolamento I (600 ≤ CTI)
- Spessore PCB ≥1,6 mm
- Altezza di installazione 6,2 mm
- Hot plugging No
- Moisture Sensitivity Level (MSL) 1 conf. a ECA/IPC/JEDEC J-STD-020D
- Process Sensitivity Level (PSL) R0 conf. a ECA/IPC/JEDEC J-STD-020D
Proprietà del materiale
-
Materiale (inserti)
Resina termoplastica rinforzata in fibra di vetro (PPA)Custodia: acciaio nichelato
- Colore (inserto) Nero
- Materiale (contatti) Lega di rame
- Finitura superficiale (contatti) Metallo nobile su Ni
- Comportamento al fuoco secondo UL 94 V-0
- RoHS Conforme con esenzione
- esenzioni RoHS 6 c): Leghe di rame contenenti fino al 4 % di piombo in peso
- Stato ELV Conforme con esenzione
- China RoHS 50
- Sostanze REACH ANNEX XVII Non incluso
- Sostanze REACH ANNEX XIV Non incluso
- Sostanze REACH SVHC Si
- Sostanze REACH SVHC Piombo
- California Proposition 65 substances Si
-
California Proposition 65 substances
PiomboNichel
Specifiche ed approvazioni
-
Specifiche
DIN 41652CECC 75301-802
Dati commerciali
- Dimensioni imballaggio 200
- Peso netto 2,408 kg
- Paese di origine Romania
- Codice doganale europeo 85366990
- GTIN 5713140218130
- eCl@ss 27.440.214,00
- ETIM EC001136
- UNSPSC 24.0 39121469
