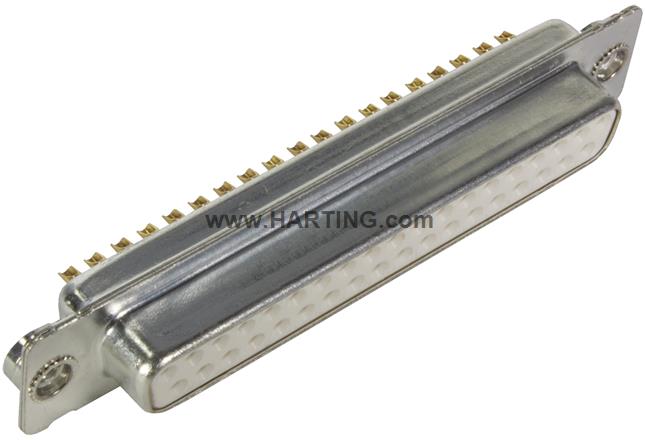

属性概述
连接器
焊杯接线
额定电流: 7.5 A
母头
尺寸: D-Sub 4
热塑性树脂，玻璃纤维填充（PBTP）, 外壳：钢、镀锡
白
插针: 37
导体截面积: 0.5 mm²
铜合金
镍表面镀贵金属 界面端, 镍表面镀锡 接线端
产品详情
Название
- Категория 连接器
- Серия D-Sub
- Название 标准
- Элемент Connector
-
Описание контактов
车削直式
Версия
- Метод подключения 焊杯接线
- Тип 母头
- Размер D-Sub 4
-
Тип соединения
PCB至电缆飞线
- Число контактов 37
- Тип блокировки 带螺纹的固定法兰 M3
Технические характеристики
- Поперечное сечение проводника 0.5 mm²
- Поперечное сечение провода [AWG] AWG 20
- Номинальный ток 7.5 A
- Расстояние между проводниками ≥ 1 mm
- Длина пути тока утечки ≥ 1 mm
- Сопротивление изоляции >1010 Ω
- Сопротивление контактов ≤ 10 mΩ
- Длина снятия изоляции 2.5 ... 3 mm
- Момент затяжки ≤0.6 Nm 母螺钉锁扣
- Предельная температура -55 ... +125 °C
- Усилие вставки ≤ 123 N
-
Усилие расстыковки
≥ 11 N≤ 82 N
-
Уровень исполнения
2符合 CECC 75301-802 标准
- Циклы стыковки ≥ 250
- Испытательное напряжение Uср.кв. 1 kV
- Hot plugging 无
Свойства материала
-
Материал (контактная вставка)
热塑性树脂，玻璃纤维填充（PBTP）外壳：钢、镀锡
- Цвет (контактная вставка) 白
- Материал (контакты) 铜合金
-
Поверхность (контакты)
镍表面镀贵金属 界面端镍表面镀锡 接线端
- Группа горючести материала согласно UL 94 V-0
- RoHS 符合豁免标准
-
Исключения из RoHS
6(a) / 6(a)-I：铅是出于易加工目的而加入的钢中的合金元素，镀锌钢的含铅量高达 0.35% / 铅是出于易加工的目的而加入钢中的合金元素，含铅量高达 0.35% 在批量热镀锌钢部件中，含铅量高达 0.2%6(c)：铜合金含铅量高达 4 %
- Состояние ВЭА 符合豁免标准
- China RoHS 50
- Жидкости из приложения XVII к предписанию REACH 不包含
- Жидкости из приложения XIV к предписанию REACH 不包含
- Особо опасные жидкости предписания REACH 有
- Особо опасные жидкости предписания REACH 铅
- Номер ECHA SCIP ecef7555-f643-4ceb-a337-fc54762297f1
- Законопроект 65 штата Калифорния 有
-
Законопроект 65 штата Калифорния
铅镍
Коммерческие данные
- Размер упаковки 50
- Вес нетто 0.001 kg
- Страна изготовления Germany
- код ТН ВЭД ЕС 85366990
- GTIN 5713140217379
- eCl@ss 27440214 D-Sub coupler
- ETIM EC001136
- UNSPSC 24.0 39121469
