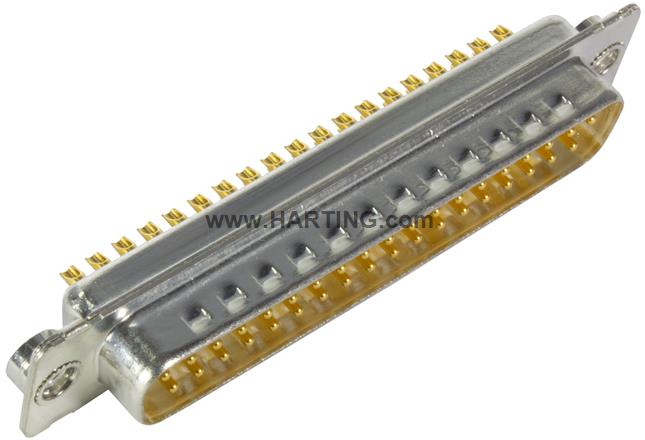

属性概述
连接器
焊杯接线
额定电流: 7.5 A
公头
尺寸: D-Sub 4
热塑性树脂，玻璃纤维填充（PBTP）, 外壳：钢、镀锡
白
插针: 37
导体截面积: 0.5 mm²
铜合金
镍表面镀贵金属 界面端, 镍表面镀锡 接线端
产品详情
Identyfikacja
- Kategoria Złącza
- Seria D-Sub
- Identyfikacja Standard
- Element Złącze
-
Opis kontaktu
ToczoneProsty
Wersja
- Metoda przyłączenia Kubeczki lutownicze
- Rodzaj (męski/żeński) Męski
- Rozmiar D-Sub 4
-
Typ połącznia
PCB do przewódKabel do kabla
- Liczba kontaktów 37
- Typ blokowania Kołnierz mocujący z gwintem M3
Charakterystyka techniczna
- Przekrój przewodu (mm²) 0,5 mm²
- Przekrój przewodu (AWG) AWG 20
- Prąd znamionowy 7,5 A
- Odstęp izolacyjny ≥ 1 mm
- Długość drogi upływu ≥ 1 mm
- Rezystancja izolacji >1010 Ω
- Rezystancja styku ≤ 10 mΩ
- Długość odizolowania 2,5 ... 3 mm
- Moment dokręcający ≤0,6 Nm Śruba mocująca z gwintem wewnętrznym
- Ograniczenie temperaturowe -55 ... +125 °C
- Siła łączenia ≤ 123 N
-
Siła wycofania
≥ 11 N≤ 82 N
-
Klasa właściwości
2zgodnie z CECC 75301-802
- Ilość łączeń ≥ 250
- Napięcie testowe Ur.m.s. 1 kV
- Hot plugging Nie
Właściwości materiału
-
Materiał (wkładu)
Żywica termoplastyczna, wzmocniona włóknem szklanym (PBTP)Muszla: stal, cynowana
- Kolor (wkład) Biały
- Materiał (kontaktów) Stop miedzi
-
Powierzchnia (kontakty)
Metal szlachetny na Ni Strona łączeniowaSn na Ni Strona przyłączeniowa
- Klasa palności materiału zgodnie z UL 94 V-0
- RoHS zgodny z wyłączeniem
-
RoHS zwolnienia
6a)-I: Ołów jako pierwiastek stopowy w stali do obróbki skrawaniem zawierającej do 0,35 % ołowiu masowo6c): Stop miedzi zawierający do 4 % ołowiu masowo
- ELV status zgodny z wyłączeniem
- China RoHS 50
- REACH Aneks XVII substancje Niezawarte
- REACH ANEKS XIV substancje Niezawarte
- REACH SVHC substancje Tak
- REACH SVHC substancje Ołów
- Numer ECHA SCIP ecef7555-f643-4ceb-a337-fc54762297f1
- Propozycja Kalifornijska 65 Tak
-
Propozycja Kalifornijska 65
OłówNikiel
Informacje handlowe
- Rozmiar opakowania 50
- Waga netto 0,017 kg
- Kraj pochodzenia Niemcy
- Numer europejskiej taryfy celnej 85366990
- GTIN 5713140217331
- eCl@ss 27.440.214,00
- ETIM EC001136
- UNSPSC 24.0 39121469
