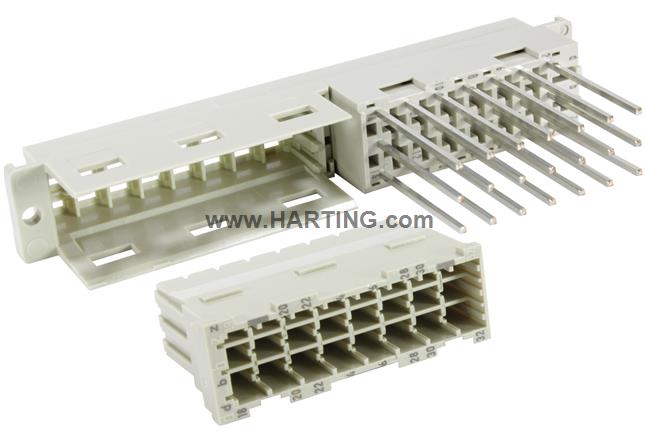

属性概述
母连接器
绕接接线方式
额定电流: 6 A
插针: 45
直式
铜合金
镍表面镀贵金属 界面端, Ni 接线端
性能等级: 1, 符合 IEC 60603-2 标准
编码: 不缺针的编码方式
PCB 固定: 带固定法兰
热塑性树脂，玻璃纤维填充
RAL 7032（卵石灰）
产品详情
Identifiering
- Kategori 连接器
- Serie DIN 41612
- Identifiering FM型
- Element Honkontakdon
- Kontaktbeskrivning 直式
Version
- Förbindningsmetod 绕接接线方式
-
Förbindningstyp
主板到子插件板PCB至电缆飞线
- Antal kontakter 45
- Kontaktkonfiguration z、b 和 d 排，位置 2、4、6、8、10、12、14
- Förbindningslängd 22 mm
- Kodning 不缺针的编码方式
- Kretskortsfixering 带固定法兰
Tekniska egenskaper
- Kontaktrader 3
-
Kontaktdelning (hopkopplade sidan)
3.81 mm5.08 mm
- Märkström 6 A
- Märkström 额定电流在 20°C 下测得，请参见降额曲线了解详细信息
- Fritt avstånd ≥ 1.6 mm
- Krypavstånd ≥ 3 mm
- Isoleringsmotstånd >1012 Ω
- Kontaktmotstånd ≤ 15 mΩ
- Begränsande temperatur -55 ... +125 °C
- Isättningskraft ≤ 70 N
- Urtagningskraft ≤ 70 N
-
Prestandanivå
1符合 IEC 60603-2 标准
- Matningscykler ≥ 500
-
Testspänning Ur.m.s.
1.55 kV (接头-接头)2.5 kV (接点-地)
- Isoleringsgrupp IIIa (175 ≤ CTI < 400)
- Hot plugging 无
Materialprestanda
- Material (kontaktinsats) 热塑性树脂，玻璃纤维填充
- Färg (kontaktinsats) RAL 7032（卵石灰）
- Material (kontakter) 铜合金
-
Yta (kontakter)
镍表面镀贵金属 界面端Ni 接线端
- Materialantändlighetsklass enligt UL 94 V-0
- RoHS 符合
- ELV status 符合
- Kina RoHS e
- REACH bilaga XVII ämnen 不包含
- REACH BILAGA XIV ämnen 不包含
- REACH SVHC ämnen 不包含
- California Proposition 65 ämnen 不包含
- Brandskydd på järnvägsfordon EN 45545-2 (2020-08) + A1 (2023-10)
- Krav fastställt med risknivåer R26
Specifikationer och godkännanden
Kommersiella data
- Förpackningsmått 20
- Nettovikt 31,2 g
- Ursprungsland Tjeckien
- Tariffnummer europeisk tull 85366990
- GTIN 5713140011021
- eCl@ss 27.460.201,00
- ETIM EC002637
- UNSPSC 24.0 39121415
