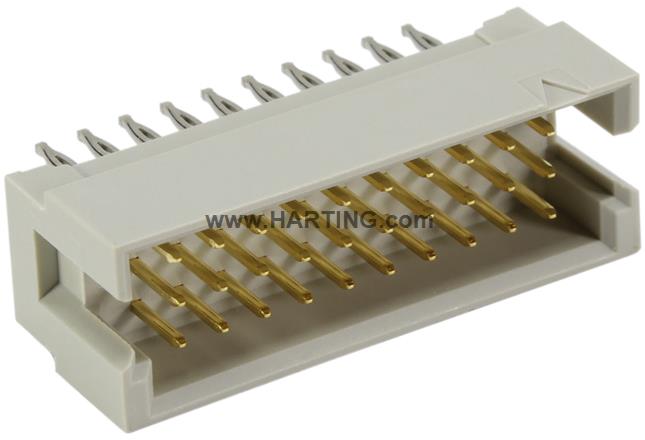

属性概述
公连接器
压接终端
额定电流: 2 A
插针: 30
直式
铜合金
镍底，镀镍磷合金再镀金 界面端, Ni 接线端
性能等级: 2, 符合 IEC 60603-2 标准
编码: 不缺针的编码方式
PCB 固定: 无固定法兰
热塑性树脂，玻璃纤维填充
RAL 7032（卵石灰）
产品详情
标识
- 类别 连接器
- 系列 DIN 41612
- 标识 3R型
- 原件 公连接器
- 插针端子介绍 直式
版本
- 接线方式 压接终端
-
连接方式
主板到子插件板堆栈PCB至电缆
- 针数 30
- 插针布局 a、b 和 c 排，位置 1、2……9、10
- 连接长度 5 mm
- 编码 不缺针的编码方式
- PCB 固定 无固定法兰
技术参数
- 插针排 3
- 针间距（接线端） 2.54 mm
- 针间距（插拔端） 2.54 mm
- 额定电流 2 A
- 额定电流 额定电流在 20°C 下测得，请参见降额曲线了解详细信息
- 放电距离 ≥ 1.2 mm
- 爬电距离 ≥ 1.2 mm
- 绝缘阻抗 >1012 Ω
- 接触电阻 ≤ 20 mΩ
- 极限温度 -40 ... +105 °C 上限温度由印刷电路板限定
- 插入力 ≤ 30 N
- 拔出力 ≤ 30 N
-
性能等级
2符合 IEC 60603-2 标准
- 插拔次数 ≥ 400
- 测试电压U r.m.s. 1 kV
- 绝缘组 IIIa (175 ≤ CTI < 400)
- PCB 厚度 ≥1.6 mm
- Hot plugging 无
材料特性
- 材料(插芯) 热塑性树脂，玻璃纤维填充
- 颜色(插芯) RAL 7032（卵石灰）
- 材料（插针） 铜合金
-
表面（插针）
镍底，镀镍磷合金再镀金 界面端Ni 接线端
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合
- ELV 状态 符合
- China RoHS e
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 不包含
- 加州 65 号提案物质 有
-
加州 65 号提案物质
三氧化二抗镍
- 铁路车辆防火 EN 45545-2 (2020-08)
- 包含危险等级的要求集 R26
规格和认证
商业数据
- 包装尺寸 20
- 净重 4.62 g
- 原产国 罗马尼亚
- 欧洲海关关税号 85366990
- GTIN 5713140043145
- ETIM EC002637
- eCl@ss 27460201 印刷电路板连接器
