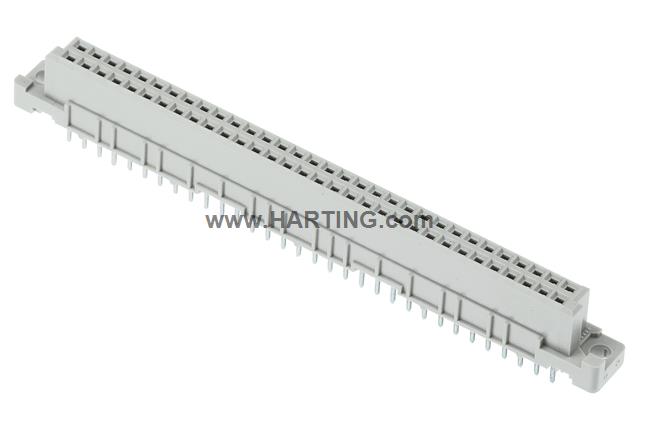

属性概述
母连接器
波峰焊接接线方式
额定电流: 2 A
插针: 64
直式
铜合金
镍表面镀贵金属 界面端, 镍表面镀锡 接线端
性能等级: 2, 符合 IEC 60603-2 标准
编码: 不缺针的编码方式
PCB 固定: 带固定法兰
热塑性树脂，玻璃纤维填充
RAL 7035 (浅灰色)
产品详情
Identificación
- Categoría 连接器
- Serie DIN 41612
- Identificación B型
- Elemento 母连接器
- Descripción del contacto 直式
Versión
- Método de terminación 波峰焊接接线方式
-
Tipo de conexión
主板到子插件板堆栈
- Número de contactos 64
- Configuración de contacto a、b 排，位置 1、2……31、32
- Longitud de terminación 4.5 mm
- Codificación 不缺针的编码方式
- Fijación de placas de circuitos impresos 带固定法兰
Características técnicas
- Filas de contacto 2
- Distancia entre contactos (lado de terminación) 2.54 mm
- Distancia entre contactos (lado de acoplamiento) 2.54 mm
- Corriente nominal 2 A
- Corriente nominal 额定电流在 20°C 下测得，请参见降额曲线了解详细信息
- Distancia de separación ≥ 1 mm
- Distancia de deslizamiento ≥ 1 mm
- Resistencia de aislamiento >1011 Ω
- Resistencia de contacto ≤ 20 mΩ
- Temperatura de limitación -55 ... +125 °C
- Fuerza de inserción ≤ 60 N
- Fuerza de extracción ≤ 40 N
-
Nivel de desempeño
2符合 IEC 60603-2 标准
- Ciclos de conexión ≥ 400
- Voltaje de prueba Ur.m.s. 1 kV
- Grupo de aislamiento II (400 ≤ CTI < 600)
- Hot plugging 无
Propiedades del material
- Material (inserto) 热塑性树脂，玻璃纤维填充
- Color (inserto) RAL 7035 (浅灰色)
- Material (contactos) 铜合金
-
Superficie (contactos)
镍表面镀贵金属 界面端镍表面镀锡 接线端
- Clase de inflamabilidad del material según UL 94 V-0
- RoHS 符合
- Estado ELV 符合
- China RoHS e
- Sustancias REACH ANNEX XVII 不包含
- Sustancias REACH ANNEX XIV 不包含
- Sustancias REACH SVHC 不包含
- Sustancias de la Proposición California 65 有
- Sustancias de la Proposición California 65 镍
Especificaciones y homologaciones
- Especificaciones IEC 60603-2
- Clasificación para el sector ferroviario F1/I2 按照NFF 16-101/102
Datos comerciales
- Tamaño del embalaje 130
- Peso neto 0.092 g
- País de origen Alemania
- Número europeo de arancel aduanero 85366990
- GTIN 5713140003590
- eCl@ss 27.460.201,00
- ETIM EC002637
- UNSPSC 24.0 39121415
