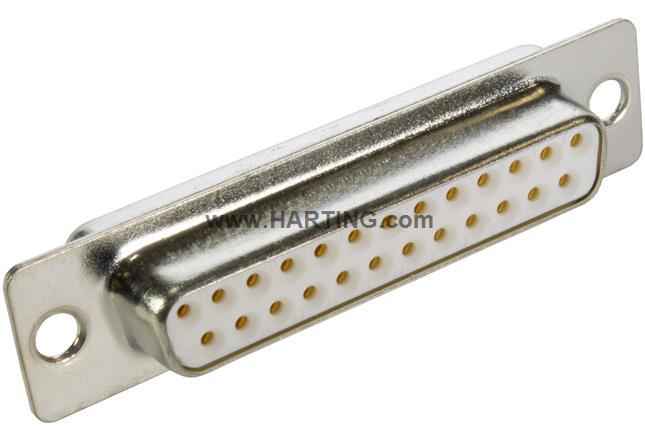

属性概述
连接器
焊杯接线
额定电流: 7.5 A
母头
尺寸: D-Sub 3
热塑性树脂，玻璃纤维填充（PBTP）, 外壳：钢、镀锡
白
插针: 25
导体截面积: 0.5 mm²
铜合金
镍表面镀金
产品详情
名称
- カテゴリ コネクタ
- 製品シリーズ D-Sub
- 名称 標準
- エレメント コネクタ
-
コンタクトの説明
切削ストレート型
バージョン
- 結線方式 ソルダーカップ端子
- ジェンダー 母头
- サイズ D-Sub 3
-
接続タイプ
PCB至电缆飞线
- コンタクト数 25
- ロックタイプ 貫通穴付き固定フランジ Ø 3.1 mm
技術的特性
- 導体断面積 0.5 mm²
- 導体断面積 [AWG] AWG 20
- 定格電流 7.5 A
- 空間距離 ≥ 1 mm
- 沿面絶縁距離 ≥ 1 mm
- 絶縁抵抗 >1010 Ω
- 接触抵抗 ≤ 10 mΩ
- ストリップ 長さ 2.5 ... 3 mm
- 使用温度範囲 -55 ... +125 °C
- 挿入力 ≤ 83 N
-
引抜力
≥ 7.8 N≤ 56 N
-
パフォーマンスレベル
NM 30 (S4)1
- 嵌合回数 ≥ 500
- 試験電圧 Ur.m.s. 1 kV
- Hot plugging 无
材質
-
材質 (インサート)
Thermoplastischer Formstoff, glasfaserverstärkt (PBTP)Shell: Stahl, verzinnt
- カラー（インサート） weiß
- 材質 (コンタクト) Kupferlegierung
- 表面 (コンタクト) Au über Ni
- 基板厚み ≥ 0,76 µm
- 基板厚み ≥ 30 µinch
- 材料の難燃性 UL94 V-0
- RoHS konform mit Ausnahme
- RoHS 適用除外項目 6(c)：铜合金含铅量高达 4 %
- ELVステータス konform mit Ausnahme
- China RoHS 50
- REACH Annex XVII 制限対象物質 nicht enthalten
- REACH ANNEX XIV 認可対象物質 nicht enthalten
- REACH SVHC 認可対象候補物質 ja
- REACH SVHC 認可対象候補物質 Blei
- ECHA SCIP番号 ecef7555-f643-4ceb-a337-fc54762297f1
- カリフォルニアProposition 65物質 ja
-
カリフォルニアProposition 65物質
BleiNickel
- 鉄道車両の火災安全性 EN 45545-2 (2020-08) + A1 (2023-10)
- 要件セットとハザードレベル R26
商用データ
- 梱包寸法 50
- 正味重量 14.84 g
- 原産国 ドイツ
- 欧州関税番号 85366990
- GTIN 5713140091894
- eCl@ss 27,440,214.00
- ETIM EC001136
- UNSPSC 24.0 39121469
