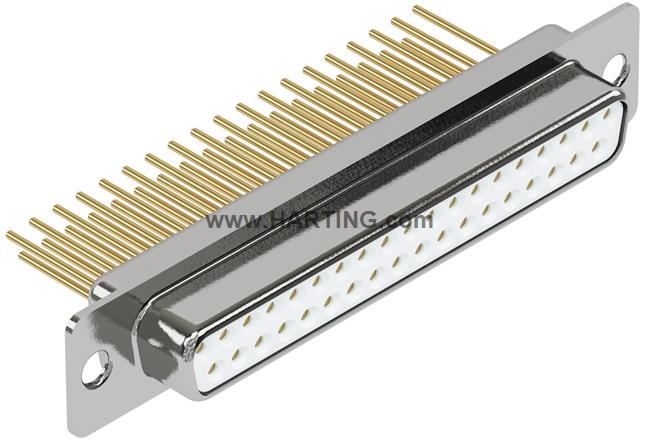

属性概述
连接器
绕接接线方式
额定电流: 7.5 A
母头
尺寸: D-Sub 4
热塑性树脂，玻璃纤维填充（PBTP）, 外壳：镀钢
白
插针: 37
铜合金
镍表面镀贵金属
产品详情
Tanımlama
- Kategori Konnektörler
- Seri D-Sub
- Tanımlama Standart
- Eleman Konnektör
-
Kontak açıklaması
DöndürülmüşDüz
Sürüm
- Sonlandırma yöntemi Sargı sonlandırması
- Soket tipi Dişi
- Boyut D-Sub 4
- Bağlantı türü PCB'den kabloya
- Kontak sayısı 37
- Sonlandırma uzunluğu 13,65 mm
- Kilitleme tipi Geçiş deliği olan sabitleme flanşı Ø 3,1 mm
Teknik özellikler
- Satırlar arasındaki mesafe 2,54 mm
- Nominal akım 7,5 A
- Açıklık mesafesi ≥ 1 mm
- Creepage mesafesi ≥ 1 mm
- Yalıtım direnci >1010 Ω
- Kontak direnci ≤ 10 mΩ
- Sıcaklık sınırlaması -55 ... +125 °C
- Yerleştirme kuvveti ≤ 123 N
-
Geri çekilme kuvveti
≥ 11 N≤ 82 N
- Performans seviyesi 3
- Eşleşme döngüsü ≥ 50
- Test gerilimi Ur.m.s. 1 kV
- Yalıtım grubu IIIa (175 ≤ CTI < 400)
- Hot plugging Hayır
Malzeme özellikleri
-
Malzeme (parça)
Termoplastik reçine, cam elyaf dolgulu (PBTP)Kabuk: Kaplanmış çelik
- Renk (parça) Beyaz
- Malzeme (kontaklar) 铜合金
- Yüzey (kontaklar) Ni üzerinde asil metal
- UL 94 uyarınca malzeme yanıcılık sınıfı V-0
- RoHS muafiyete uygun
- RoHS muafiyetleri 6(c): Ağırlıkça %4'e kadar kurşun içeren bakır alaşımı
- ELV durumu 符合豁免标准
- Çin RoHS 50
- REACH Annex XVII maddeleri 不包含
- REACH ANNEX XIV maddeleri 不包含
- REACH SVHC maddeleri 有
- REACH SVHC maddeleri 铅
- ECHA SCIP numarası ecef7555-f643-4ceb-a337-fc54762297f1
- California Önerme 65 madde 有
-
California Önerme 65 madde
铅镍
- Demir yolu araçlarında yangından korunma EN 45545-2 (2020-08) + A1 (2023-10)
- Tehlike Seviyeleri ile belirlenen gereklilik R26
Ticari veriler
- Ambalaj boyutu 25
- Net ağırlık 18,1 g
- Menşei ülkesi Almanya
- Avrupa gümrük tarife numarası 85366990
- GTIN 5713140092907
- eCl@ss 27.440.214,00
- ETIM EC001136
- UNSPSC 24.0 39121469
