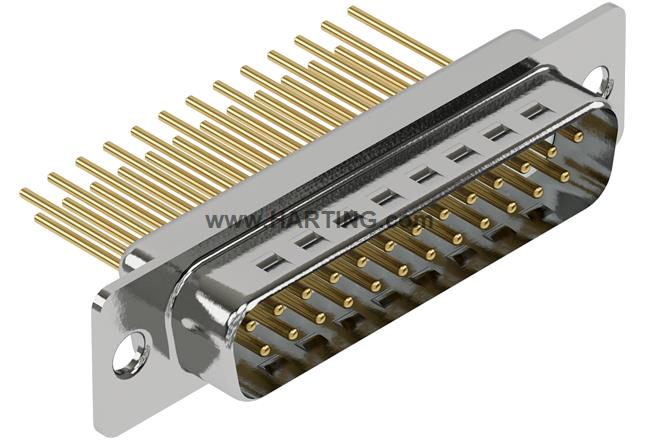

属性概述
连接器
绕接接线方式
额定电流: 7.5 A
公头
尺寸: D-Sub 3
热塑性树脂，玻璃纤维填充（PBTP）, 外壳：镀钢
白
插针: 25
铜合金
镍表面镀贵金属
产品详情
Tanımlama
- Kategori Konnektörler
- Seri D-Sub
- Tanımlama Standart
- Eleman Konnektör
-
Kontak açıklaması
DöndürülmüşDüz
Sürüm
- Sonlandırma yöntemi Sargı sonlandırması
- Soket tipi Erkek
- Boyut D-Sub 3
- Bağlantı türü PCB'den kabloya
- Kontak sayısı 25
- Sonlandırma uzunluğu 13,65 mm
- Kilitleme tipi Geçiş deliği olan sabitleme flanşı Ø 3,1 mm
Teknik özellikler
- Satırlar arasındaki mesafe 2,54 mm
- Nominal akım 7,5 A
- Açıklık mesafesi ≥ 1 mm
- Creepage mesafesi ≥ 1 mm
- Yalıtım direnci >1010 Ω
- Kontak direnci ≤ 10 mΩ
- Sıcaklık sınırlaması -55 ... +125 °C
- Yerleştirme kuvveti ≤ 83 N
-
Geri çekilme kuvveti
≥ 7,8 N≤ 56 N
-
Performans seviyesi
2CECC 75301-802 uyarınca
- Eşleşme döngüsü ≥ 250
- Test gerilimi Ur.m.s. 1 kV
- Yalıtım grubu IIIa (175 ≤ CTI < 400)
- Hot plugging Hayır
Malzeme özellikleri
-
Malzeme (parça)
Termoplastik reçine, cam elyaf dolgulu (PBTP)Kabuk: Kaplanmış çelik
- Renk (parça) Beyaz
- Malzeme (kontaklar) Bakır alaşımı
- Yüzey (kontaklar) Ni üzerinde asil metal
- UL 94 uyarınca malzeme yanıcılık sınıfı V-0
- RoHS muafiyete uygun
- RoHS muafiyetleri 6(c): Ağırlıkça %4'e kadar kurşun içeren bakır alaşımı
- ELV durumu muafiyete uygun
- Çin RoHS 50
- REACH Annex XVII maddeleri İçermez
- REACH ANNEX XIV maddeleri İçermez
- REACH SVHC maddeleri Evet
- REACH SVHC maddeleri Kurşun
- ECHA SCIP numarası ecef7555-f643-4ceb-a337-fc54762297f1
- California Önerme 65 madde Evet
-
California Önerme 65 madde
KurşunNikel
- Demir yolu araçlarında yangından korunma EN 45545-2 (2020-08) + A1 (2023-10)
- Tehlike Seviyeleri ile belirlenen gereklilik R26
Ticari veriler
- Ambalaj boyutu 25
- Net ağırlık 15 g
- Menşei ülkesi Almanya
- Avrupa gümrük tarife numarası 85366990
- GTIN 5713140092068
- eCl@ss 27.440.214,00
- ETIM EC001136
- UNSPSC 24.0 39121469
