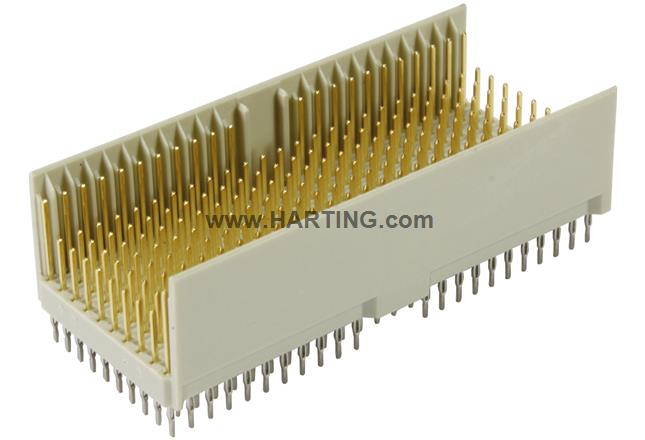

属性概述
公连接器
压接终端
额定电流: 1 A
插针: 200
直式
铜合金
镍表面镀贵金属 界面端, Ni 接线端
性能等级: 2
热塑性树脂，玻璃纤维填充
米色
产品详情
Identificação
- Categoria Conectores
- Série har-bus® HM
- Identificação Tipo DE
- Elemento Conector macho
- Descrição do contato Reto
Versão
- Método de terminação Terminação press-in
- Tipo de conexão Placa-mãe para placa-filha
- Número de Pólos 200
- Configuração do contato - / A / A / A / A / A / A / A / A / -
- Conteúdo da embalagem Tubo
Características técnicas
- Fileiras de contatos 10
- Espaçador de contato (lado da terminação) 2 mm
- Espaçador de contato (lado da conexão) 2 mm
- Corrente Nominal 1 A
- Taxa de dados ≤ 2.500 Mbit/s
- Resistência de isolamento >109 Ω
- Resistência de contato ≤ 20 mΩ
- Limitação de temperatura -55 ... +125 °C
- Força de inserção ≤ 150 N
- Força de retirada ≥ 30 N
- Nível de desempenho 2
- Teste a tensão Ur.m.s. 0.75 kV
- Grupo de isolação IIIa (175 ≤ CTI < 400)
- Espessura do PCB ≥1.4 mm
Propriedades do material
- Material (inserto) 热塑性树脂，玻璃纤维填充
- Cor (inserto) 米色
- Material (contatos) 铜合金
-
Superfície (contatos)
镍表面镀贵金属 界面端Ni 接线端
- Classe de inflamabilidade do material conforme UL 94 V-0
- RoHS 符合
- Status ELV 符合
- China RoHS e
- Substâncias REACH Annex XVII 不包含
- Substâncias REACH ANNEX XIV 不包含
- Substâncias REACH SVHC 不包含
- Substâncias da Proposta 65 da Califórnia 有
- Substâncias da Proposta 65 da Califórnia 镍
Dados comerciais
- Tamanho de embalagem 10
- Peso líquido 16,15 g
- País de origem Alemanha
- Número de tarifa da alfândega europeia 85366990
- GTIN 5713140121362
- eCl@ss 27.460.201,00
- ETIM EC002637
- UNSPSC 24.0 39121415
