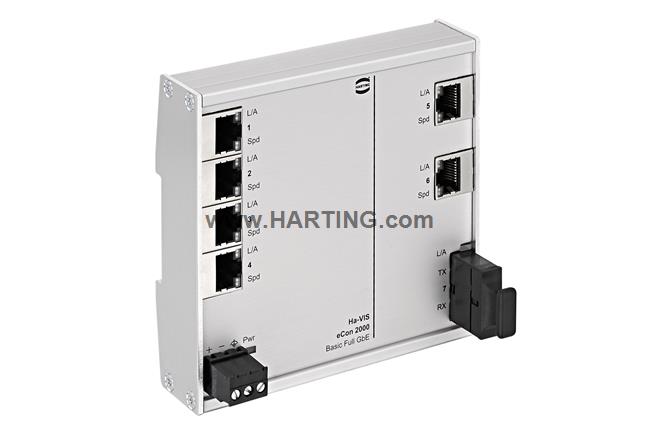

属性概述
工业以太网交换机
非管理型
全千兆以太网
额定电压: 24, 48
端口总数: 7
10/100/1000 Mbit/s (RJ45-Ports): 6
1000 Mbit/s (SC-Ports, LX): 1
工作温度: -40 ... +70 °C
产品详情
Identificación
- Serie Ha-VIS eCon 2000
- Elemento Switches Ethernet industriales
- Especificaciones No administrado
- Tipo de Ethernet Full Gigabit Ethernet
Versión
- Número total de puertos 7
- Fijación Carril DIN de 35 mm según EN 60715
- Tecnología de conmutación Store and Forward
- Tamaño de bastidor 10 kB
- Tamaño de mesa MAC 8k Entradas
- Tamaño de reserva del paquete 1 Megabit
- Exento de bloqueo Sí
- Calidad del servicio Sí
- Ethernet con eficiencia energética Sí
- Control de flujo OFF
- Contacto de señales No
- Función PoE No
- Compatibilidad con Jumbo Frame Sí
-
Contenidos del paquete
Contacto de tornillo enchufable para suministro de potenciaInstrucciones de montaje
Datos de terminación
-
Voltaje nominal
24 V DC48 V DC
- Voltaje admisible 9 ... 60 V DC
- Protección contra sobretensiones Sí
-
Corriente de trabajo
<190 mA @ 24 V DC<98 mA @ 48 V DC
- Circuito de alimentación SELV (Circuit Breaker 10 A)
-
Corriente de arranque
<1.6 A @ 24 V DC<3.2 A @ 48 V DC
- Protección contra exceso de corriente 4 A 输入端
- Consumo de potencia <4.56 W @ 24 V DC
- Método de terminación 可插拔螺栓插针
- Número de contactos 3
- Sección de conductor 0.08 ... 2.5 mm²
- Sección de cable [AWG] AWG 28 ... AWG 12
- Pinout + / - / FE
- Protección contra polaridad inversa 有
Características técnicas
- Temperatura de trabajo -40 ... +70 °C
- Temperatura de almacenamiento -40 ... +85 °C
-
Humedad relativa
0 ... 95 % Sin condensación (operación)0 ... 95 % Sin condensación (almacenamiento/transporte)
- Presión de aire ≥795 hPa ≈ 2000 m
- Grado de protección según IEC 60529 IP30 estado conectado
- MTBF ≈ 1690.000 h
Puertos Ethernet de cobre
- 10/100/1000 Mbit/s (RJ45-Ports) 6
-
Estándar de transmisión
10BASE-Te100BASE-TX EEE1000BASE-T EEE
- Negociación automática Sí
- Polaridad automática Sí
- Auto-MDI(X) Sí
- Física de transmisión Twisted Pair Cat. 5
-
Velocidad de transmisión de datos
10 Mbit/s 100 Mbit/s 1.000 Mbit/s
- Longitud de transmisión 100 m
Puertos Ethernet de fibra
- 1000 Mbit/s (SC-Ports, LX) 1
- Estándar de transmisión 1000BASE-LX
- Fibra Monomodo
-
Método de terminación
SC dúplexHembra
- Física de transmisión Fibra óptica
- Longitud de onda 1.310 nm
- Velocidad de transmisión de datos 1.000 Mbit/s
- Longitud de transmisión 10 km
- Potencia de salida -9,5 ... -3 dBm
- Potencia de entrada -21
Propiedades del material
- Material (carcasa/base) 铝（阳极）
- Longitud 27.3 mm
- Anchura 120 mm
- Altura 113.5 mm
- RoHS 符合
- Estado ELV 符合
- China RoHS e
- Sustancias REACH ANNEX XVII 不包含
- Sustancias REACH ANNEX XIV 不包含
- Sustancias REACH SVHC 不包含
- Sustancias de la Proposición California 65 有
Especificaciones y homologaciones
Datos comerciales
- Tamaño del embalaje 1
- Peso neto 389 g
- País de origen Alemania
- Número europeo de arancel aduanero 85176200
- GTIN 5713140147676
- eCl@ss 19.170.130,00
- ETIM EC000734
- UNSPSC 24.0 43222612
