属性概述

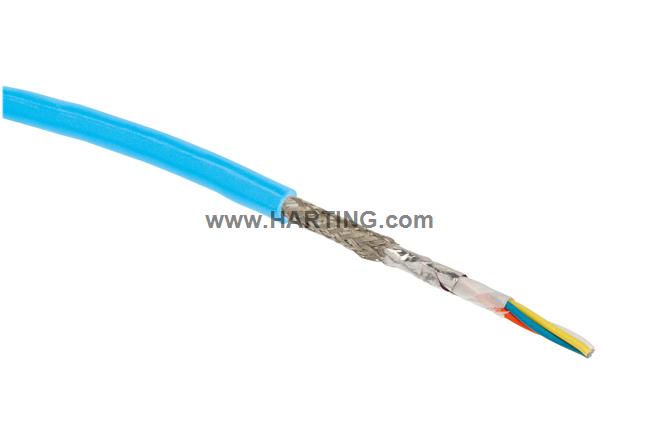

铜质电缆 （圆型）
轨道交通应用
4x AWG 22/7
聚烯烃共聚物电子束交联复合物 752
电缆长度: 3,000 m
Cat. 5 D 级：到 100 MHz
产品详情
Identificación
- Categoría Cableado de sistema
- Elemento Cables a granel
- Especificaciones No montado
- Tipo de cable Cable de cobre (redondo)
- Descripción del cable para aplicaciones en el sector ferroviario
Versión
- Longitud de cable 3.000 m
- Número de núcleos 4
- Estructura de núcleo 4x AWG 22/7
Características técnicas
- Características de transmisión Cat. 5 Clase D de hasta 100 MHz
-
Tasa de bits
10 Mbit/s 100 Mbit/s
-
Temperatura de limitación
-40 ... +85 °C no desplazado-25 ... +70 °C movido
- Diámetro de cable 6,6 mm ± 0,2 mm
- Radio de flexión mínimo 6x diámetro de cable
- Tensión de prueba Ur.m.s. 1 kV Hilo / hilo / blindaje
- Atenuación de acoplamiento a 20 °C / 10 MHz 8 mΩ/m
- Resistencia de conductor a 20 °C ≤54.4 Ω/km
- Resistencia de aislamiento a 20 °C ≥ 5.000 MΩ x km
- Tiempo de ejecución de señal a 20 °C ≤ 4,4 ns/m
- Impedancia a 100 MHz 100 Ω ±5 %
Propiedades del material
- Material (cable) 聚烯烃共聚物电子束交联复合物 752
- Color (cable) 蓝
- RoHS 符合
- Estado ELV 符合
- China RoHS e
- Sustancias REACH ANNEX XVII 不包含
- Sustancias REACH ANNEX XIV 不包含
- Sustancias REACH SVHC 不包含
Especificaciones y homologaciones
-
Especificaciones
EN 45545-2 铁路车辆防火EN 50264-1 铁路车辆防火EN 50306-1 铁路车辆防火NFPA 130 铁路车辆防火UN/ECE-R 118 轨道车辆防火EN 50306-4 耐臭氧EN 60811-504 耐高低温EN 60811-404 高耐油性EN 60811-404 高耐燃性EN 60811-404 耐碱性EN 60811-404 耐酸DIN 51900 低火灾负荷
Datos comerciales
- Tamaño del embalaje 1
- Peso neto 1 g
- Peso neto 61 g/m
- País de origen Rumanía
- Número europeo de arancel aduanero 85444290
- GTIN 5713140273382
- eCl@ss 27.061.801,00
- ETIM EC003249
- UNSPSC 24.0 26121609
