属性概述

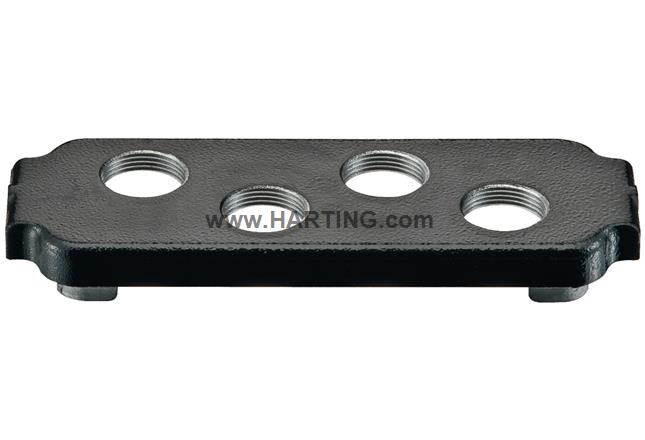

安装保护罩
用于表面安装底座, 用于上壳
尺寸: 16 B
螺钉锁扣
4x M25
材料 (上壳/底座): 压铸铝, 防腐蚀
粉末涂层
RAL 9005（乌黑）
材料(密封件): NBR
产品详情
标识
- 类别 上売/底座
- 上壳/底座系列 Han® HPR EasyCon
- 上壳/底座类型 安装保护罩
-
上壳/底座介绍
用于表面安装底座用于上壳
版本
- 尺寸 16 B
- 电缆入口数量 4
- 出线孔 4x M25
- 锁定类型 螺钉锁扣
- 应用领域 用于恶劣室外环境的上壳/底座
- 详细资料 与电缆紧固件 19 00 000 5013 和 19 00 000 5019 不兼容
技术参数
-
拧紧力矩
6 Nm 安装保护罩6 Nm 定距螺栓6 Nm 固定螺栓
- 极限温度 -40 ... +125 °C
- 关于极限温度的说明 用作符合 IEC 61984 标准的连接器。
-
防护等级符合 IEC 60529
IP65IP68IP69 / IPX9K，符合 ISO 20653
-
类型等级符合 UL 50 / UL 50E
44X12
材料特性
-
材料 (上壳/底座)
压铸铝防腐蚀
- 表面（上壳/底座） 粉末涂层
- 颜色（上売/底座） RAL 9005（乌黑）
- 材料(密封件) NBR
- RoHS 符合
- ELV 状态 符合
- China RoHS e
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 不包含
-
加州 65 号提案物质
有不包含
- 加州 65 号提案物质 萘
- 铁路车辆防火 EN 45545-2 (2020-08)
-
包含危险等级的要求集
R1 (HL 1-3)R7 (HL 1-3)
商业数据
- 包装尺寸 1
- 净重 199.1 g
- 原产国 中国
- 欧洲海关关税号 85389099
- GTIN 5713140175242
- eCl@ss 27440202 长方形连接器的外壳
- ETIM EC000437
- UNSPSC 24.0 39121466
