型号: 09 10 008 3101

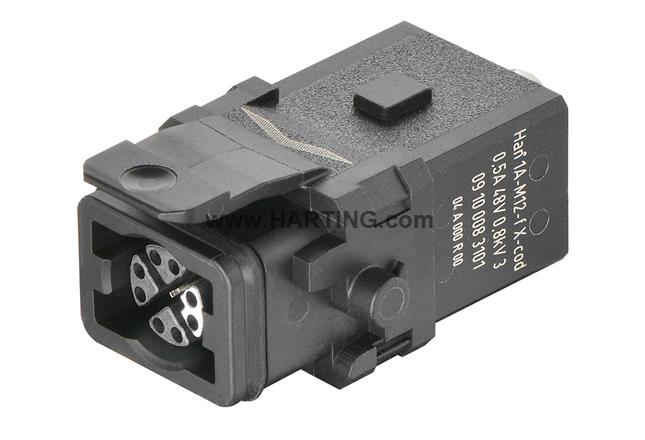

Han 1A-M12-f X-coded, latch

图片仅供参考，请查阅产品说明。

属性概述

插芯

压接针

母头

聚酰胺 (PA)

RAL 9005（乌黑）

额定电流: ‌0.5 A

尺寸: 1 A

插针: 8 +屏蔽

导体截面积: 0.08 ... 0.25 mm²

压入式连接

注释

比较

在配置器中加载

型号: 09 10 008 3101

Han 1A-M12-f X-coded, latch

注释

比较

在配置器中加载

All functionalities, price and availability after sign in.

添加到心愿单

邮件查询

Contacts

Combinables

Accessories

Carcase/prize

Overview 产品详情下载 Knowledge

产品详情

下载

Knowledge

产品详情

Identifiering

Kategori Kontaktinsatser
Serie Han^® 1A

Version

Förbindningsmetod Krimpterminering
Kön Hona
Storlek 1 A
Skärmning Med buntband
Antal kontakter 8
fler kontakter + skärmning
Låsningstyp Snäpplåsning
Detaljer
Beställ krimpkontakter separat.

Beställ kabelkåporna/chassihusen för IP65 prestanda separat.

Kontaktinsats ej kompatibel med 09 10 000 0800 (skottinstallerat chassihus, vinklat)
Detaljer
En Han^® 1A konfiguration som endast består av kontaktinatser (med eller utan dragavlastning 09 10 000 5300) är ett friliggande kontaktdon enligt IEC 61984. I detta fall måste skyddet mot elektrisk chock tillhandahållas av användarens installationsmetoder.

Kontaktinsatser får inte tillkopplas eller frånkopplas då de står under elektrisk last.

Kontaktinsatser får inte kraftsättas då de är urkopplade.

Tekniska egenskaper

Ledararea 0.08 ... 0.25 mm²
Märkström ‌ 0,5 A
Märkspänning 48 V
Nominell impulsspänning 0,8 kV
Föroreningsgrad 3
Överföringsegenskaper Kat. 6_A Klass E_A upp till 500 MHz
Datahastighet
‌ 10 Mbit/s

‌ 100 Mbit/s

‌ 1 Gbit/s

‌ 2,5 Gbit/s

‌ 5 Gbit/s

‌ 10 Gbit/s
Isoleringsmotstånd >10⁸ Ω
Begränsande temperatur -30 ... +90 °C
Matningscykler ≥ 100
Grad av skydd enligt IEC 60529 IP20

Materialprestanda

Material (kontaktinsats) Polyamid (PA)
Färg (kontaktinsats) RAL 9005 (jetsvart)
Material (tätning) NBR
Färg (tätning) Svart
Materialantändlighetsklass enligt UL 94 V-0
RoHS överensstämmelse
ELV status överensstämmelse
Kina RoHS e
REACH bilaga XVII ämnen Innehåller ej
REACH BILAGA XIV ämnen Innehåller ej
REACH SVHC ämnen Innehåller ej
California Proposition 65 ämnen Innehåller ej
Brandskydd på järnvägsfordon EN 45545-2 (2020-08) + A1 (2023-10)
Krav fastställt med risknivåer
R22 (HL 1-3)

R23 (HL 1-3)

Specifikationer och godkännanden

Specifikationer
EN 45545-2 Brandskydd på järnvägsfordon

IEC 61373 Kategori 1 klass B

IEC 60664-1

IEC 61984
UL / CSA
UL 1977 ECBT2.E235076

CSA-C22.2 No. 182.3 ECBT8.E235076

Kontakta din lokala HARTING representant för mer information.
Godkännanden DNV GL
