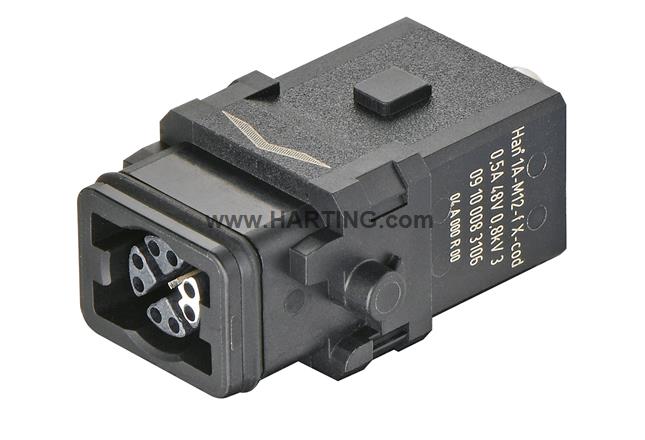

属性概述
插芯
压接针
母头
聚酰胺 (PA)
RAL 9005（乌黑）
额定电流: 0.5 A
尺寸: 1 A
插针: 8 +屏蔽
导体截面积: 0.08 ... 0.25 mm²
单锁扣
产品详情
标识
- 类别 插芯
- 系列 Han® 1A
版本
- 接线方式 压接针
- 公母类型 母头
- 尺寸 1 A
- 屏蔽 带电缆扎带
- 针数 8
- 更多插针 +屏蔽
- 锁定类型 单锁扣
-
详细资料
请单独订购压接针。请单独订购锁扣。单独订购上壳/底座，实现 IP65 防护等级。插芯不兼容 09 10 000 0800（不封底安装底座，弯式）
-
详细资料
Han® 1A 可能仅由公母插芯组成（带或不带应力消除装置，09 10 000 5300），是符合 IEC 61984 标准的未封闭连接器。因此，防触电保护措施必须由安装者自行设法提供。插芯不得在带电情况下插拔。插芯不得在未插入条件下通电。
技术参数
- 导体截面积 0.08 ... 0.25 mm²
- 额定电流 0.5 A
- 额定电压 48 V
- 额定脉沖电压 0.8 kV
- 污染等级 3
- 传输特性 Cat. 6A EA 级，到 500 MHz
-
数据速率
10 Mbit/s 100 Mbit/s 1 Gbit/s 2.5 Gbit/s 5 Gbit/s 10 Gbit/s
- 绝缘阻抗 >108 Ω
- 极限温度 -30 ... +90 °C
- 插拔次数 ≥ 100
- 防护等级符合 IEC 60529 IP20
材料特性
- 材料(插芯) 聚酰胺 (PA)
- 颜色(插芯) RAL 9005（乌黑）
- 材料(密封件) NBR
- 颜色(密封件) 黑色
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合
- ELV 状态 符合
- China RoHS e
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 不包含
- 加州 65 号提案物质 不包含
- 铁路车辆防火 EN 45545-2 (2020-08)
-
包含危险等级的要求集
R22 (HL 1-3)R23 (HL 1-3)
规格和认证
商业数据
- 包装尺寸 1
- 净重 30 g
- 原产国 罗马尼亚
- 欧洲海关关税号 85366990
- GTIN 5713140185630
- ETIM EC000438
- eCl@ss 27440205 工业插头连接器接触部分
