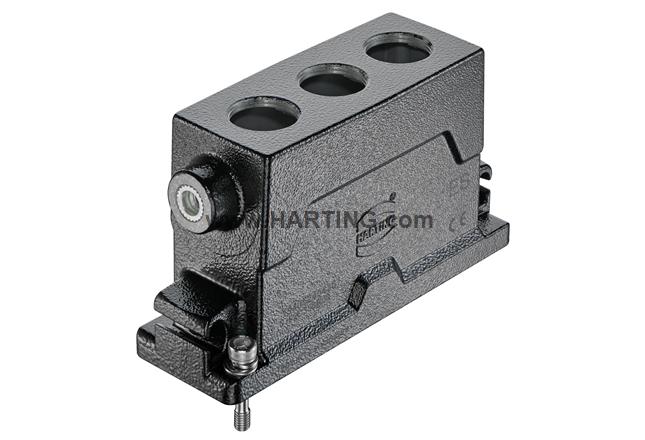

属性概述
上壳
带功能接地
尺寸: 24 B
高结构
螺钉锁扣
不锈钢
顶出线
3x M25
材料 (上壳/底座): 压铸铝, 防腐蚀
粉末涂层
RAL 9005（乌黑）
产品详情
标识
- 类别 上売/底座
- 上壳/底座系列 Han® HPR Compact
- 上壳/底座类型 上壳
- 上壳/底座介绍 带功能接地
- 型 高结构
版本
- 尺寸 24 B
- 版本 顶出线
- 电缆入口数量 3
- 出线孔 3x M25
- 锁定类型 螺钉锁扣
- 应用领域 用于恶劣室外环境的上壳/底座
技术参数
- 拧紧力矩（螺栓锁紧） 4 Nm
- 极限温度 -40 ... +125 °C
- 关于极限温度的说明 用作符合 IEC 61984 标准的连接器。
-
防护等级符合 IEC 60529
IP65IP68IP6K9K，符合 ISO 20653
-
类型等级符合 UL 50 / UL 50E
44X12
材料特性
-
材料 (上壳/底座)
压铸铝防腐蚀
- 表面（上壳/底座） 粉末涂层
- 颜色（上売/底座） RAL 9005（乌黑）
- 材料（锁扣） 不锈钢
- RoHS 符合豁免标准
-
RoHS 豁免
6(a) / 6(a)-I：铅是出于易加工目的而加入的钢中的合金元素，镀锌钢的含铅量高达 0.35% / 铅是出于易加工的目的而加入钢中的合金元素，含铅量高达 0.35% 在批量热镀锌钢部件中，含铅量高达 0.2%6(c)：铜合金含铅量高达 4 %
- ELV 状态 符合豁免标准
- China RoHS 50
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 有
- REACH SVHC 物质 铅
- 加州 65 号提案物质 有
- 加州 65 号提案物质 铅
- 铁路车辆防火 EN 45545-2 (2020-08)
-
包含危险等级的要求集
R1 (HL 1-3)R7 (HL 1-3)
商业数据
- 包装尺寸 1
- 净重 532.45 g
- 原产国 中国
- 欧洲海关关税号 85389099
- GTIN 5713140174290
- ETIM EC000437
- eCl@ss 27440202 长方形连接器的外壳
