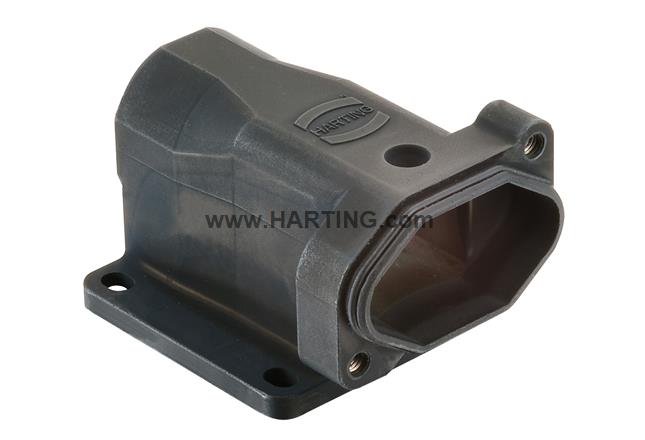

属性概述
表面安装底座
长版, 底部封闭, 用于固定螺丝的馈通孔
尺寸: 3 A
螺钉锁扣
顶出线
1x M25
材料 (上壳/底座): 压铸锌
黑色镀铬
RAL 9005（乌黑）
材料(密封件): NBR
产品详情
Identifiering
- Kategori Kabelkåpor/Chassihus
- Serier med kabelkåpor/chassihus Han® HPR
- Typ av kabelkåpa/chassihus Ytmonterat chassihus
-
Beskrivning av kabelkåpa/chassihus
Lång versionBotten stängdGenomföringshål för fastskruvar
Version
- Storlek 3 A
- Version 顶出线
- Antal kabelgenomföringar 1
- Kabelingång 1x M25
- Låsningstyp 螺钉锁扣
- Applikationsområde 用于恶劣室外环境的上壳/底座
-
Detaljer
在使用 Han® Q 和 Han A® 系列插芯时，必须要除去插芯的密封圈。插芯的密封螺栓必须替换为上壳/底座的密封螺栓。在使用安装法兰上具有通孔的弯式底座时，客户必须确保固定螺栓从底座内部适当密封。
- Leveransomfattning 带密封螺栓
Tekniska egenskaper
- Åtdragningsmoment 0.5 Nm M3 插芯固定螺栓
- Åtdragningsmoment (skruvlås) 2 Nm
- Begränsande temperatur -40 ... +125 °C
- Anmärkning om begränsande temperaturen 用作符合 IEC 61984 标准的连接器。
-
Grad av skydd enligt IEC 60529
IP66IP68IP69 / IPX9K，符合 ISO 20653
-
Typbehörighet enligt UL 50 / UL 50E
44X12
Materialprestanda
- Material (kabelkåpa/chassihus) 压铸锌
- Yta (kabelkåpa/chassihus) 黑色镀铬
- Färg (kabelkåpa/chassihus) RAL 9005（乌黑）
- Material (tätning) NBR
- RoHS 不符合
- ELV status 不符合
- REACH bilaga XVII ämnen 不包含
- REACH BILAGA XIV ämnen 不包含
- REACH SVHC ämnen 不包含
- California Proposition 65 ämnen 有
- California Proposition 65 ämnen 镍
- Brandskydd på järnvägsfordon EN 45545-2 (2020-08) + A1 (2023-10)
-
Krav fastställt med risknivåer
R1 (HL 1-3)R7 (HL 1-3)
Specifikationer och godkännanden
Kommersiella data
- Förpackningsmått 1
- Nettovikt 195 g
- Ursprungsland Tyskland
- Tariffnummer europeisk tull 85389099
- GTIN 5713140129337
- eCl@ss 27.440.202,00
- ETIM EC000437
- UNSPSC 24.0 39121466
