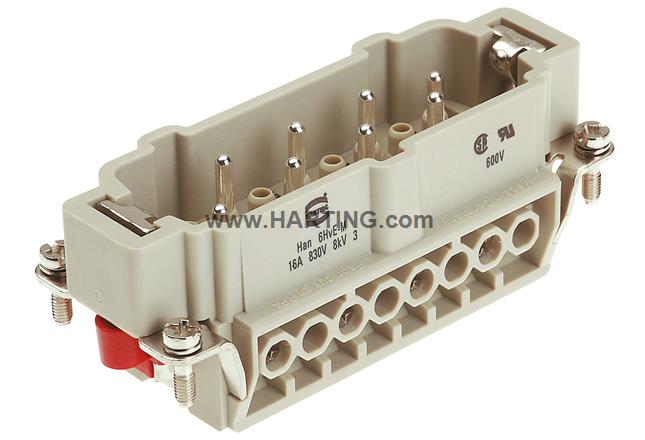

属性概述
插芯
螺栓接线
公头
聚碳酸酯 (PC)
RAL 7032（卵石灰）
额定电流: 16 A
尺寸: 16 B
插针: 8
导体截面积: 0.75 ... 2.5 mm²
铜合金
镀银
产品详情
标识
- 类别 Inserts
- 系列 Han Hv E®
Verzió
- Lezárási mód Screw termination
- Fajta Male
- Méret 16 B
- Vezetékvédelemmel Yes
- Érintkezők száma 8
- Energiátviteli érintkezők száma 6
- 特殊插针数 2x Relay contact
- A különleges érintkezők műszaki adatai Relay contact
- PE érintkező Yes
Műszaki jellemzők
- Vezető keresztmetszete 0.75 ... 2.5 mm²
- Vezeték-keresztmetszet (AWG) AWG 18 ... AWG 14
- Névleges áramerősség 16 A
- Névleges feszültség 830 V
- Névleges impulzus feszültség 8 kV
- Szennyeződési fok 3
- Névleges feszültség UL szabvány szerint 600 V
- Névleges feszültség CSA szerint 600 V
- Szigetelés ellenállása >1010 Ω
- Érintkező ellenállás ≤ 1 mΩ
- Blankolási hossz 7.5 mm
-
Meghúzási nyomaték
0.5 Nm 插针螺钉M30.5 Nm M3固定螺栓1.2 Nm PE 螺钉 M4
- Hőmérséklet korlátozás -40 ... +125 °C
- Csatlakoztatási ciklusok ≥ 500
Anyag tulajdonságai
- Anyag (betét) 聚碳酸酯 (PC)
- Színes (betét) RAL 7032（卵石灰）
- Anyag (érintkezők) 铜合金
- Felület (érintkező) 镀银
- Anyag lángállósági osztálya a UL 94 szerint V-0
- RoHS 符合豁免标准
- RoHS kivételek 6(c)：铜合金含铅量高达 4 %
- ELV státusz 符合豁免标准
- China RoHS 50
- REACH XVII melléklete szerinti anyagok 不包含
- REACH XIV melléklete szerinti anyagok 不包含
- REACH SVHC anyagok 有
-
REACH SVHC anyagok
Potassium 1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulphonate铅
- ECHA SCIP szám 5dbb3851-b94e-4e88-97a1-571845975242
- Kalifornia 65. javaslat szerinti anyagok 有
-
Kalifornia 65. javaslat szerinti anyagok
铅镍
- Tűzvédelem a vasúti járműveken EN 45545-2 (2020-08) + A1 (2023-10)
-
Követelménymeghatározás veszélyszintekkel
R22 (HL 1-3)R23 (HL 1-3)
商业数据
- 包装尺寸 1
- 净重 67.2 g
- 原产国 Romania
- 欧洲海关关税号 85366990
- GTIN 5713140571761
- eCl@ss 27440205 Contact insert for industrial connectors
- UNSPSC 24.0 39121522
