属性概述

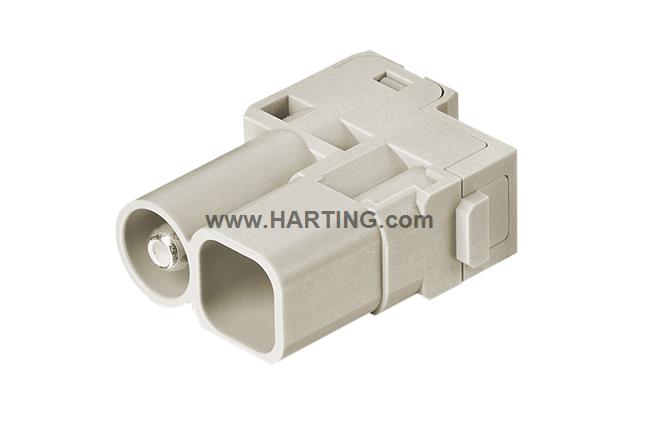

Han® 70 A 混合模块
单模块
轴向螺栓端子/压接针
公头
插针: 5
导体截面积: 6 ... 16 mm²
额定电流: 70 A
聚碳酸酯 (PC)
RAL 7032（卵石灰）
产品详情
Identyfikacja
- Kategoria Moduły
- Seria Han-Modular®
- Typ modułu Han® 70 A Hybrid moduł
- Rozmiar modułu Moduł pojedynczy
Wersja
- Metoda przyłączenia Przyłączenie typu axial screw / zaciskowe
- Rodzaj (męski/żeński) Męski
- Liczba kontaktów 5
- Liczba kontaktów sygnałowych 4
- Liczba kontaktów mocy 1
- Szczegóły Kontakty sygnałowe należy zamawiać osobno
Charakterystyka techniczna
- Przekrój przewodu 6 ... 16 mm²
-
Średnica zewnętrzna przewodu
≤10 mm Power≤4,8 mm Sygnał
- Prąd znamionowy 70 A
- Napięcie znamionowe 1.000 V
- Znamionowe napięcie udarowe 8 kV
- Stopień zanieczyszczenia 3
- Prąd znamionowy (sygnał) 16 A
- Napięcie znamionowe (sygnał) 400 V
- Znamionowe_napięcie_impulsowe (sygnał) 6 kV
- Stopień zanieczyszczenia (sygnał) 3
- Rezystancja izolacji >1010 Ω
- Rezystancja styku ≤ 0.5 mΩ
- Długość odizolowania 11 ... 12 mm
-
Moment dokręcający
2 Nm @ 6 mm²3 Nm @ 10 mm²4 Nm @ 14 mm²4 Nm @ 16 mm²
- Ograniczenie temperaturowe -40 ... +125 °C
- Ilość łączeń ≥ 500
Właściwości materiału
- Materiał (wkładu) 聚碳酸酯 (PC)
- Kolor (wkład) RAL 7032（卵石灰）
- Klasa palności materiału zgodnie z UL 94 V-0
- RoHS 符合豁免标准
- RoHS zwolnienia 6(c)：铜合金含铅量高达 4 %
- ELV status 符合豁免标准
- China RoHS 50
- REACH Aneks XVII substancje 不包含
- REACH ANEKS XIV substancje 不包含
- REACH SVHC substancje 有
- REACH SVHC substancje 铅
- Numer ECHA SCIP 5dbb3851-b94e-4e88-97a1-571845975242
- Propozycja Kalifornijska 65 有
-
Propozycja Kalifornijska 65
铅镍
- Ochrona przeciwpożarowa w pojazdach szynowych EN 45545-2 (2020-08) + A1 (2023-10)
-
Zestaw wymagań z poziomami zagrożeń
R22 (HL 1-3)R23 (HL 1-3)
Specyfikacje i zgodność
Informacje handlowe
- Rozmiar opakowania 2
- Waga netto 22 g
- Kraj pochodzenia Niemcy
- Numer europejskiej taryfy celnej 85389099
- GTIN 5713140020269
- eCl@ss 27.440.217,00
- ETIM EC000438
- UNSPSC 24.0 39121552
