属性概述

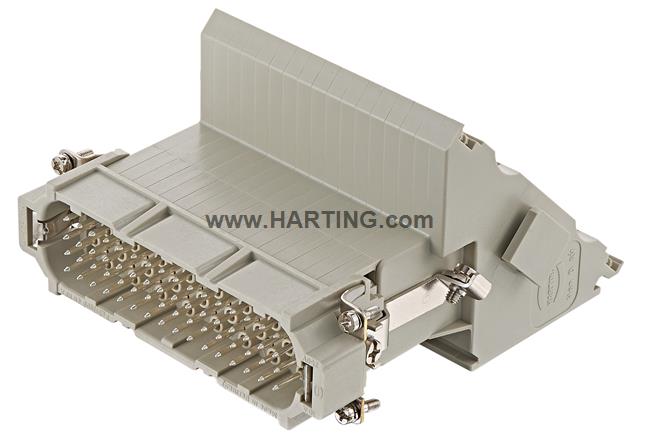

插芯
端子连接器
螺栓接线
公头
聚碳酸酯 (PC)
RAL 7032（卵石灰）
额定电流: 10 A
尺寸: 24 B
插针: 64
导体截面积: 0.2 ... 2.5 mm²
铜合金
镀银
产品详情
Identificación
- Categoría 插蕊
- Serie Han D® AV
- Elemento Conector bloque de terminales
-
Especificaciones
Versión para diestrosContorno sencillo (SK)
Versión
- Método de terminación 螺栓接線
- Tipo 公頭
- Tamaño 24 B
- Número de contactos 64
- Contacto PE 是
Características técnicas
- Sección de conductor 0.2 ... 2.5 mm²
- Corriente nominal 10 A
- Voltaje nominal 250 V
- Voltaje de choque nominal 4 kV
- Nivel de contaminación 3
- Voltaje nominal según UL 600 V
- Resistencia de aislamiento >1010 Ω
- Resistencia de contacto ≤ 4 mΩ
-
Par de apriete
0.5 Nm 插針螺釘M30.5 Nm M3固定螺栓
- Temperatura de limitación -40 ... +125 °C
- Ciclos de conexión ≥ 500
Propiedades del material
- Material (inserto) 聚碳酸酯 (PC)
- Color (inserto) RAL 7032（卵石灰）
- Material (contactos) 銅合金
- Superficie (contactos) 鍍銀
- Clase de inflamabilidad del material según UL 94 V-0
- RoHS 符合豁免標準
- Exenciones RoHS 6(c)：銅合金含鉛量高達 4 %
- Estado ELV 符合豁免標準
- China RoHS 50
- Sustancias REACH ANNEX XVII 不包含
- Sustancias REACH ANNEX XIV 不包含
- Sustancias REACH SVHC 有
- Sustancias REACH SVHC 鉛
- Sustancias de la Proposición California 65 有
- Sustancias de la Proposición California 65 鉛
- Protección contra incendios en vehículos ferroviarios EN 45545-2 (2020-08) + A1 (2023-10)
-
Conjunto de requisitos con niveles de peligro
R22 (HL 1-3)R23 (HL 1-3)
Especificaciones y homologaciones
Datos comerciales
- Tamaño del embalaje 1
- Peso neto 570 g
- País de origen Rumanía
- Número europeo de arancel aduanero 85366990
- GTIN 5713140040847
- eCl@ss 27.440.205,00
- ETIM EC000438
- UNSPSC 24.0 39121522
