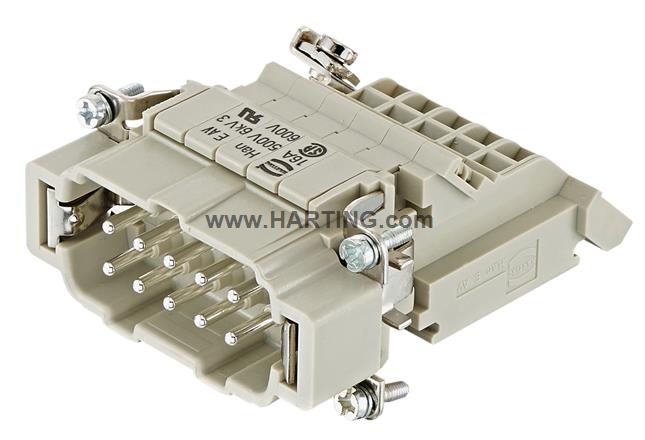

Vision d'ensemble des propriétés
Inserts
Connecteur bornier
Raccordement à vis
Mâle
Polycarbonate (PC)
RAL 7032 (gris silex)
Intensité nominale: 16 A
Taille: 10 B
Contacts: 10
Section de fil du conducteur: 0.2 ... 2.5 mm²
Alliage de cuivre
Plaqué argent
détails du produit
Bezeichnung
- Kategorie Einsätze
- Baureihe Han E® AV
- Komponente Anschlussverteiler
-
Beschreibung
Ausführung linksSingle-Kontur (SK)
Ausführung
- Anschlussart Schraubanschluss
- Geschlecht Stift
- Baugröße 10 B
- Kontaktanzahl 10
- PE-Kontakt ja
Technische Kennwerte
- Leiterquerschnitt (mm²) 0,2 ... 2,5 mm²
- Bemessungsstrom 16 A
- Bemessungsspannung 500 V
- Bemessungsstoßspannung 6 kV
- Verschmutzungsgrad 3
- Bemessungsspannung nach UL 600 V
- Isolationswiderstand >1010 Ω
- Durchgangswiderstand ≤ 4 mΩ
-
Anzugsdrehmoment
0,5 Nm Kontaktschraube M30,5 Nm Befestigungsschrauben M3
-
Empfohlener Schraubendreher
Schlitz 0,5 x 3Schlitz 0,6 x 3,5PH2
- Grenztemperatur -40 ... +125 °C
- Steckzyklen ≥ 500
Materialeigenschaften
- Werkstoff Einsatz Polycarbonat (PC)
- Farbe Einsatz RAL 7032 (kieselgrau)
- Werkstoff Kontakte Kupferlegierung
- Kontaktoberfläche versilbert
- Materialbrennbarkeitsklasse nach UL 94 V-0
- RoHS konform mit Ausnahme
- RoHS-Ausnahmen 6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei
- ELV Status konform mit Ausnahme
- China RoHS 50
- REACH Annex XVII Stoffe nicht enthalten
- REACH ANNEX XIV Stoffe nicht enthalten
- REACH SVHC Stoffe ja
- REACH SVHC Stoffe Blei
- California Proposition 65 Stoffe ja
-
California Proposition 65 Stoffe
BleiNickel
- Brandschutz in Schienenfahrzeugen EN 45545-2 (2020-08) + A1 (2023-10)
-
Anforderungssatz mit Gefährdungsstufen
R22 (HL 1-3)R23 (HL 1-3)
Normen und Zulassungen
Kaufmännische Daten
- Packungsgröße 1
- Nettogewicht 113,3 g
- Ursprungsland Rumänien
- europäische Zolltarifnummer 85366990
- GTIN 5713140051164
- eCl@ss 27440205 Kontakteinsatz für Industriesteckverbinder
- ETIM EC000438
- UNSPSC 24.0 39121522
