属性概述

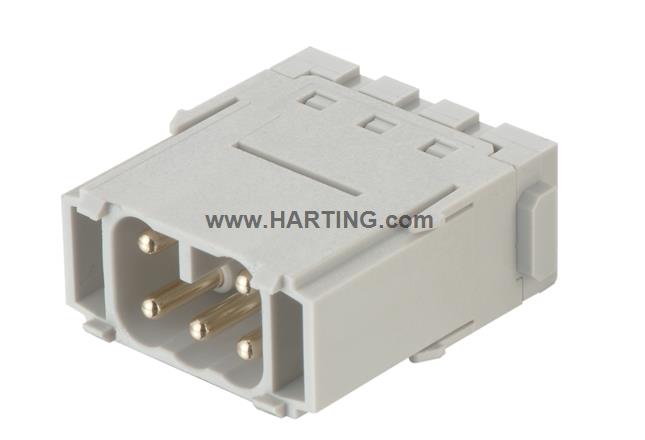

Han ® ES 模块
单模块
笼式弹片接线
公头
插针: 5
导体截面积: 0.14 ... 2.5 mm²
额定电流: 16 A
聚碳酸酯 (PC)
RAL 7032（卵石灰）
铜合金
镀金
产品详情
标识
- 类别 模块
- 系列 Han-Modular®
- 模块类別 Han ® ES 模块
- 模块尺寸 单模块
版本
- 接线方式 笼式弹片接线
- 公母类型 公头
- 针数 5
技术参数
- 导体截面积 0.14 ... 2.5 mm²
- 线芯外径 ≤4.9 mm
- 额定电流 16 A
- 额定电压 400 V
- 额定脉沖电压 6 kV
- 污染等级 3
- 额定电压符合UL 600 V
- 绝缘阻抗 >1010 Ω
- 接触电阻 ≤ 3 mΩ
- 剥线长度 7 ... 9 mm
- 极限温度 -40 ... +125 °C
- 插拔次数 ≥ 500
材料特性
- 材料(插芯) 聚碳酸酯 (PC)
- 颜色(插芯) RAL 7032（卵石灰）
- 材料（插针） 铜合金
- 表面（插针） 镀金
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合豁免标准
- RoHS 豁免 6(c)：铜合金含铅量高达 4 %
- ELV 状态 符合豁免标准
- China RoHS 50
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 有
-
REACH SVHC 物质
Potassium 1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulphonate铅
- ECHA SCIP 编号 1e38d35d-d1be-4585-8e03-95faccd739bf
- 加州 65 号提案物质 有
-
加州 65 号提案物质
铅镍
- 铁路车辆防火 EN 45545-2 (2020-08)
-
包含危险等级的要求集
R22 (HL 1-3)R23 (HL 1-3)
商业数据
- 包装尺寸 2
- 净重 16.84 g
- 原产国 德国
- 欧洲海关关税号 85389099
- GTIN 5713140020252
- ETIM EC000438
- eCl@ss 27440217 工业连接器的模块（电源/信号）。
