属性概述

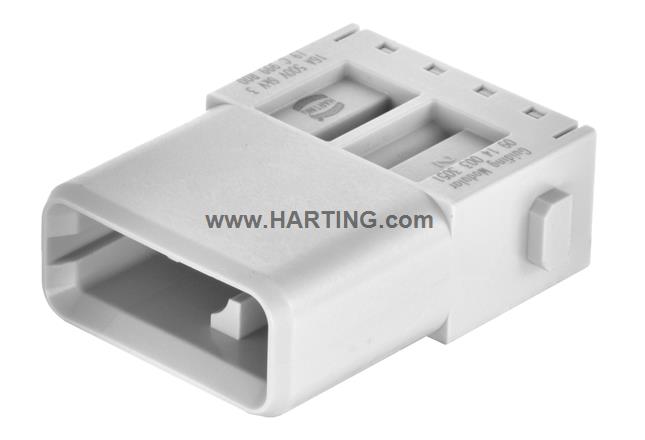

Han® 导向模块
单模块
继电器模块
压接针
公头
插针: 3
导体截面积: 0.14 ... 4 mm²
额定电流: 16 A
聚碳酸酯 (PC)
RAL 7032（卵石灰）
产品详情
Название
- Категория Modules
- Серия Han-Modular®
- Тип модуля Han® Guiding module
- Размер модуля Single module
- Описание модуля Relay module
-
Характеристики
2 contacts with relay function (last mate - first break)Enables other power contacts to be switched off via a relay and thus offers greater safety in the event of a fault (when used as intended, the connector must not be plugged in or disconnected under voltage / load)
Версия
- Метод подключения Crimp termination
- Тип Male
- Число контактов 3
- Подробные данные Please order crimp contacts separately.
Технические характеристики
- Поперечное сечение проводника 0.14 ... 4 mm²
- Наружный диаметр провода ≤4.8 mm
- Номинальный ток 16 A
- Номинальное напряжение 500 V
- Номинальное импульсное напряжение 6 kV
- Степень загрязнения 3
- Сопротивление изоляции >1010 Ω
- Предельная температура -40 ... +125 °C
- Циклы стыковки ≥ 500
- Диапазон блокировки ± 4 mm
Свойства материала
- Материал (контактная вставка) Polycarbonate (PC)
- Цвет (контактная вставка) RAL 7032 (pebble grey)
- Группа горючести материала согласно UL 94 V-0
- RoHS compliant
- Состояние ВЭА compliant
- China RoHS e
- Жидкости из приложения XVII к предписанию REACH Not contained
- Жидкости из приложения XIV к предписанию REACH Not contained
- Особо опасные жидкости предписания REACH Not contained
- Законопроект 65 штата Калифорния Not contained
- Пожарная безопасность на железнодорожном транспорте EN 45545-2 (2020-08) + A1 (2023-10)
-
Требование с учетом уровней опасности
R22 (HL 1-3)R23 (HL 1-3)
Спецификации и допуски
Коммерческие данные
- Размер упаковки 2
- Вес нетто 0.1 kg
- Страна изготовления China
- код ТН ВЭД ЕС 85389099
- GTIN 5713140184695
- eCl@ss 27440217 Module for industrial connectors (power/signals)
- ETIM EC000438
- UNSPSC 24.0 39121552
