属性概述

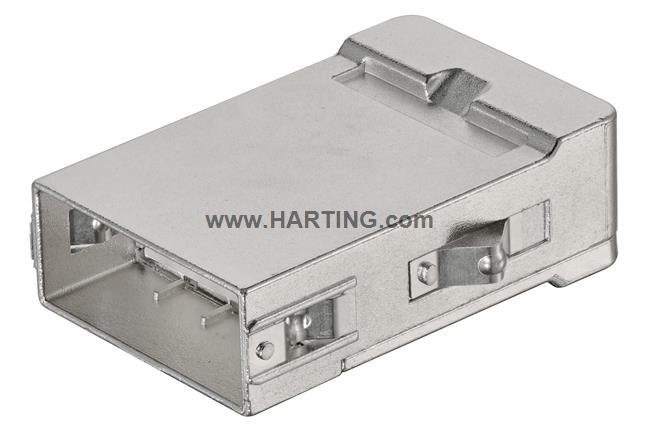

Han® 高密度屏蔽模块
单模块
压接针
公头
插针: 27 +屏蔽
导体截面积: 0.13 ... 0.33 mm²
额定电流: 2 A
液晶聚合物 (LCP)
产品详情
Identification
- Category 模块
- Series Han-Modular®
- Type of module Han® 高密度屏蔽模块
- Size of the module 单模块
Version
- Termination method 压接针
- Gender 公头
- Number of contacts 27
- further contacts +屏蔽
-
Details
另带至铰链式框架的屏蔽连接请单独订购压接针。
Technical characteristics
- Conductor cross-section (mm²) 0.13 ... 0.33 mm²
- Wire outer diameter ≤1.8 mm
- Rated current 2 A
- Rated voltage 16 V
- Rated impulse voltage 0.8 kV
- Pollution degree 3
- Contact resistance, shielding ≤ 100 mΩ
- Limiting temperature -40 ... +85 °C
- Mating cycles ≥ 500
材料特性
- 材料(插芯) 液晶聚合物 (LCP)
- 材料（屏蔽） 锌压铸，镀镍
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合
- ELV 状态 符合
- China RoHS e
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 不包含
- 加州 65 号提案物质 不包含
规格和认证
-
规格
IEC 60664-1IEC 61984IEC 61373 类别 1 B 级
Commercial data
- Packaging size 1
- Net weight 34.5 g
- Country of origin 罗马尼亚
- European customs tariff number 85389099
- GTIN 5713140184749
- eCl@ss 27440217 工业连接器的模块（电源/信号）。
- ETIM EC000438
- UNSPSC 24.0 39121552
