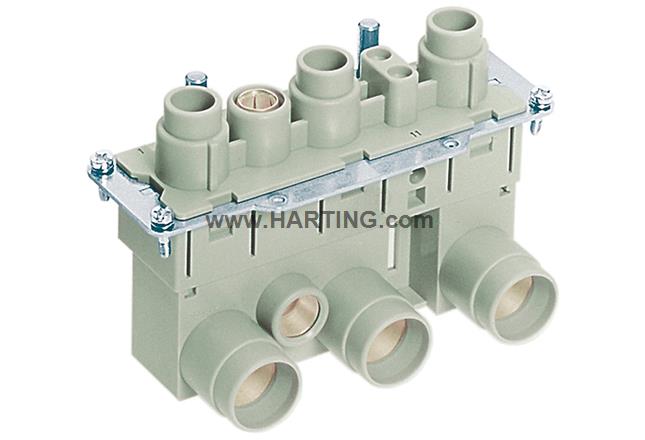

属性概述
插芯
轴向螺栓接线方式/螺栓接线
母头
聚碳酸酯 (PC)
RAL 7032（卵石灰）
额定电流: 200 A
尺寸: 24 B
插针: 5
导体截面积: 35 ... 70 mm² Power 0.5 ... 2.5 mm² 信号 25 ... 40 mm² 接地
铜合金
镀银
产品详情
Identifiering
- Kategori Kontaktinsatser
- Serie Han-Com®
- Identifiering Han® K 3/2
- Specification Vinklad
Version
- Förbindningsmetod Axialskruvsförbindning/skruvförbindning
- Kön Hona
- Storlek 24 B
- Antal kontakter 5
- Antal signalkontakter 2
- Antal kraftkontakter 3
- PE-kontakt Ja
Tekniska egenskaper
-
Ledararea
35 ... 70 mm² Power0,5 ... 2,5 mm² Signal25 ... 40 mm² PE
- Märkström 200 A
- Märkspänning ledare-jord 1.150 V
- Märkspänning ledare-ledare 2.000 V
- Nominell impulsspänning 8 kV
- Föroreningsgrad 3
- Märkström (signal) 16 A
- Märkspänning (signal) 400 V
- Nominell impulsspänning (signal) 6 kV
- Föroreningsgrad (signal) 3
- Märkström enl. UL 200 A
- Märkspänning enl. UL 600 V
- Märkström enl. UL (signal) 16 A
- Märkspänning enl. UL (signal) 600 V
- Märkström enl. CSA 160 A
- Märkspänning enl. CSA 600 V
- Märkström enl. CSA (signal) 16 A
- Märkspänning enl. CSA (signal) 600 V
- Isoleringsmotstånd >1010 Ω
- Kontaktmotstånd ≤ 0,2 mΩ
- Kontaktmotstånd, signalområde ≤ 1 mΩ
-
Avskalningslängd
22 mm7 mm Signalkontakter14 mm PE-kontakt
-
Åtdragningsmoment
8 Nm @ 35 mm²9 Nm @ 50 mm²10 Nm @ 70 mm²0,5 Nm Signalkontakter6 Nm PE-kontakt0,5 Nm Fästskruvar M3
- Begränsande temperatur -40 ... +125 °C
- Matningscykler ≥ 500
Materialprestanda
- Material (kontaktinsats) Polykarbonat (PC)
- Färg (kontaktinsats) RAL 7032 (stengrå)
- Material (kontakter) Kopparlegering
- Yta (kontakter) Silverpläterad
- Materialantändlighetsklass enligt UL 94 V-0
- RoHS överensstämmelse med undantag
- RoHS undantag 6(c): Kopparlegering innehållande upp till 4 % volymprocent bly
- ELV status överensstämmelse med undantag
- Kina RoHS 50
- REACH bilaga XVII ämnen Innehåller ej
- REACH BILAGA XIV ämnen Innehåller ej
- REACH SVHC ämnen Ja
- REACH SVHC ämnen Bly
- ECHA SCIP nummer 5dbb3851-b94e-4e88-97a1-571845975242
- California Proposition 65 ämnen Ja
-
California Proposition 65 ämnen
BlyNickel
- Brandskydd på järnvägsfordon EN 45545-2 (2020-08) + A1 (2023-10)
-
Krav fastställt med risknivåer
R22 (HL 1-3)R23 (HL 1-3)
Specifikationer och godkännanden
Kommersiella data
- Förpackningsmått 1
- Nettovikt 411 g
- Ursprungsland Rumänien
- Tariffnummer europeisk tull 85366990
- GTIN 5713140056183
- eCl@ss 27.440.205,00
- ETIM EC000438
- UNSPSC 24.0 39121522
