型号: 09 35 433 0441

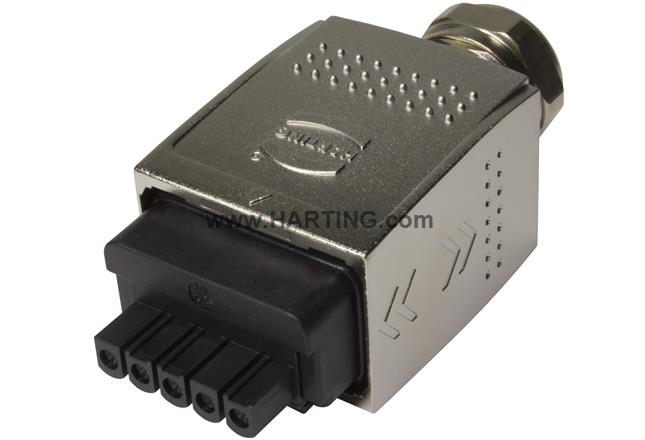

Han PP Power L Met plug fix cod 6-10mm

图片仅供参考，请查阅产品说明。

属性概述

连接器

连接器组符合 AIDA, 带固定编码

弹片接线

额定电流: ‌16 A

插针: 5

铜合金

镍表面镀金界面端, 镍表面镀锡接线端

PushPull

夹持范围: 6 ... 10 mm

材料: 压铸锌

镀镍

防护等级: IP65, IP67

注释

比较

型号: 09 35 433 0441

Han PP Power L Met plug fix cod 6-10mm

注释

比较

All functionalities, price and availability after sign in.

邮件查询

Combinables

饰品

产品详情

Название

Версия

Технические характеристики

Поперечное сечение проводника 0,75 ... 2,5 mm²
Поперечное сечение провода [AWG] AWG 18 ... AWG 13
Номинальный ток ‌ 16 A
Номинальное напряжение 24 V
Номинальное импульсное напряжение 1,5 kV
Степень загрязнения 3
Длина снятия изоляции
10 mm проводники

44 mm оболочка кабеля
Момент затяжки ‌3 Nm
Предельная температура -40 ... +70 °C
Циклы стыковки ≥ 100
Класс защиты согласно IEC 60529
IP65

IP67
Ассортимент зажимов 6 ... 10 mm
Виброустойчивость 10–150 Гц, 5 г, 0,35 мм, 10 циклов качания согл. IEC 61373, категория 1, класс В
Ударная прочность 30 г / 11 мс, 3 удара / ось и направление

Свойства материала

Материал (контактная вставка) Полиамид (ПА)
Материал (контакты) Медный сплав
Поверхность (контакты)
Au поверх Ni Сторона соединения

Sn поверх Ni Сторона подключения
Материал (кабельный/блочный кожух) Литой цинк
Поверхность (кабельный/блочный кожух) Никелерованный
Материал (уплотнительное кольцо) NBR
Материал (внутреннее уплотнение) NBR
Материал (уплотнение кабеля) NBR
Группа горючести материала согласно UL 94 V-0
RoHS условно совместим
Исключения из RoHS 6(c): медный сплав с массовой долей свинца до 4 %
Состояние ВЭА условно совместим
China RoHS 50
Жидкости из приложения XVII к предписанию REACH Не содержится
Жидкости из приложения XIV к предписанию REACH Не содержится
Особо опасные жидкости предписания REACH Да
Особо опасные жидкости предписания REACH Свинец
Законопроект 65 штата Калифорния Да
Законопроект 65 штата Калифорния Свинец
