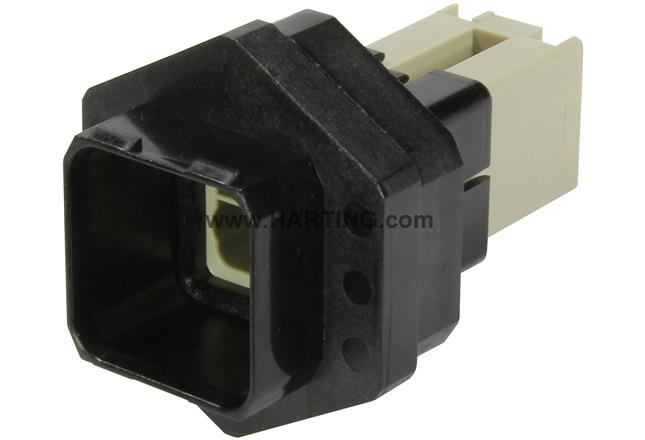

属性概述
连接器
面板安装套装 圆板开孔
压接针
额定电流: 16 A
插针: 5
镀银
PushPull
材料: 聚碳酸酯 (PC)
防护等级: IP65, IP67
产品详情
Identifikation
- Kategori Konnektorer
- Serier Han® PushPull (V14)
- Identifikation Power
- Element Panelgennemføringssæt
- Specifikation Cirkulær paneludskæring
- Funktioner Intuitiv låsemekanisme
Version
- Termineringsmetode Crimpterminering
- Afskærmning Uafskærmet
- Antal kontakter 5
- Låsetype PushPull
-
Pakkens indhold
inkl. chassishus og male indsatsUden kontakter
Tekniske egenskaber
- Ledertværsnit 0,25 ... 2,5 mm²
- Ledertværsnit [AWG] AWG 22 ... AWG 12
- Nominel strøm 16 A
- Nominel spænding 690 V
- Nominel impulsspænding 8 kV
- Forureningsgrad 3
- Nominel spænding i henhold til UL 600 V
- Begrænsende temperatur -40 ... +70 °C
- Koblingscyklusser ≥ 500
-
Beskyttelsesgrad i henhold til IEC 60529
IP65IP67
Materialeegenskaber
- Materiale (indsats) Polycarbonat (PC)
- Farve (indsats) Grå
- Overflade (kontakter) Forsølvet
- Materiale (stikhus/hus) Polycarbonat (PC)
- Farve (kappe/hus) Sort
- Materialets antændelighedsklasse i henhold til UL 94 V-0
- RoHS overensstemmende
- ELV-status overensstemmende
- Kina RoHS e
- REACH bilag XVII-stoffer Ikke indeholdt
- REACH BILAG XIV-stoffer Ikke indeholdt
- REACH SVHC-stoffer Ikke indeholdt
Specifikationer og godkendelser
-
Specifikationer
IEC 61076-3-118EN 45545-2
- Godkendelser DNV GL
Erhvervsmæssig data
- Emballagestørrelse 1
- Nettovægt 17,74 g
- Oprindelsesland Tyskland
- Europæisk toldtarifnummer 85366990
- GTIN 5713140054172
- eCl@ss 27.440.114,00
- ETIM EC002636
- UNSPSC 24.0 39121408
