属性概述

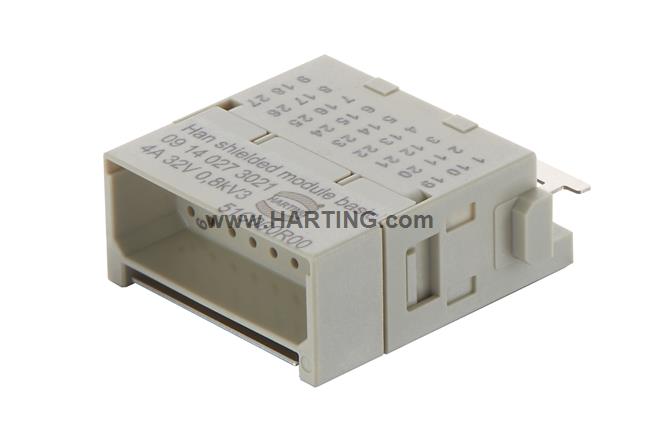

Han® 屏蔽模块基础版
单模块
带 180° 屏蔽元件
压接针
公头
插针: 27 +屏蔽
导体截面积: 0.09 ... 0.52 mm²
额定电流: 4 A
聚碳酸酯 (PC)
RAL 7032（卵石灰）
产品详情
标识
- 类别 模块
- 系列 Han-Modular®
- 模块类別 Han® 屏蔽模块基础版
- 模块尺寸 单模块
- 模块介绍 带 180° 屏蔽元件
版本
- 接线方式 压接针
- 公母类型 公头
- 针数 27
- 更多插针 +屏蔽
- 详细资料 请单独订购压接针。
技术参数
- 导体截面积 0.09 ... 0.52 mm²
- 线芯外径 ≤2.3 mm
- 额定电流 4 A
- 额定电压 32 V
- 额定脉沖电压 0.8 kV
- 污染等级 3
- 绝缘阻抗 >1010 Ω
- 极限温度 -40 ... +125 °C
- 插拔次数 ≥ 500
材料特性
- 材料(插芯) 聚碳酸酯 (PC)
- 颜色(插芯) RAL 7032（卵石灰）
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合
- ELV 状态 符合
- China RoHS e
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 不包含
- 加州 65 号提案物质 不包含
- 铁路车辆防火 EN 45545-2 (2020-08)
-
包含危险等级的要求集
R22 (HL 1-3)R23 (HL 1-3)
规格和认证
-
规格
IEC 60664-1IEC 61984
商业数据
- 包装尺寸 2
- 净重 0.01 g
- 原产国 中国
- 欧洲海关关税号 85389099
- GTIN 5713140184985
- ETIM EC000438
- eCl@ss 27440218 工业连接器的模块（数据）
