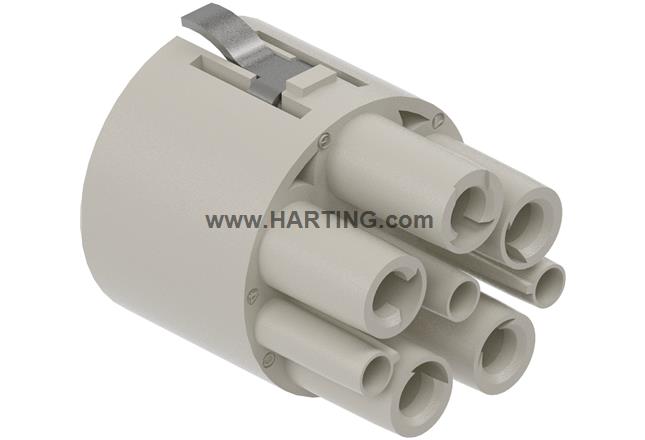

属性概述
连接器
压接针
母头
聚碳酸酯 (PC)
RAL 7032（卵石灰）
尺寸: 20
插针: 8
导体截面积: 0.14 ... 2.5 mm² 信号 1.5 ... 10 mm² Power
产品详情
Azonosítás
- Kategória Connectors
- Sorozat HARTING ICC
- Elem Inserts
Verzió
- Lezárási mód Crimp termination
- Fajta Female
- Méret 20
- Érintkezők száma 8
- Jelzés érintkezők száma 3
- Energiátviteli érintkezők száma 4
- Különleges érintkezők száma 1x PE contact
- A különleges érintkezők műszaki adatai PE contact
- Részletek Please order crimp contacts separately.
Műszaki jellemzők
-
Vezető keresztmetszete
0.14 ... 2.5 mm² Signal1.5 ... 10 mm² Power
- Névleges áramerősség (jelzés) 10 A
- Névleges feszültség (jelzés) 250 V
- Névleges impulzus feszültség (jelzés) 4 kV
- Szennyeződési fok (jelzés) 3
- Névleges áramerősség (energiaátvitel) 40 A
- A vezető-föld névleges feszültsége (áram) 400 V
- A vezető-vezető névleges feszültsége (áram) 690 V
- Névleges impulzus feszültség (energiaátvitel) 6 kV
- Szennyeződési fok (teljesítmény) 3
- Szigetelés ellenállása >1010 Ω
- Blankolási hossz 11 mm Han® C: 10 mm²
- Hőmérséklet korlátozás -40 ... +125 °C
- Csatlakoztatási ciklusok ≥ 500
Anyag tulajdonságai
- Anyag (betét) Polycarbonate (PC)
- Színes (betét) RAL 7032 (pebble grey)
- Anyag lángállósági osztálya a UL 94 szerint V-0
- RoHS compliant
- ELV státusz compliant
- China RoHS e
- REACH XVII melléklete szerinti anyagok Not contained
- REACH XIV melléklete szerinti anyagok Not contained
- REACH SVHC anyagok Not contained
Előírások és jóváhagyások
-
Műszaki adatok
IEC 61984IEC 60664-1
- Jóváhagyások CE
Kereskedelmi adatok
- Csomagolás mérete 1
- Nettó tömeg 10.5 g
- Származási ország India
- Európai vámtarifaszám 85366990
- GTIN 5713140490970
- eCl@ss 27440223 Contact insert for circular connectors
- UNSPSC 24.0 39121421
