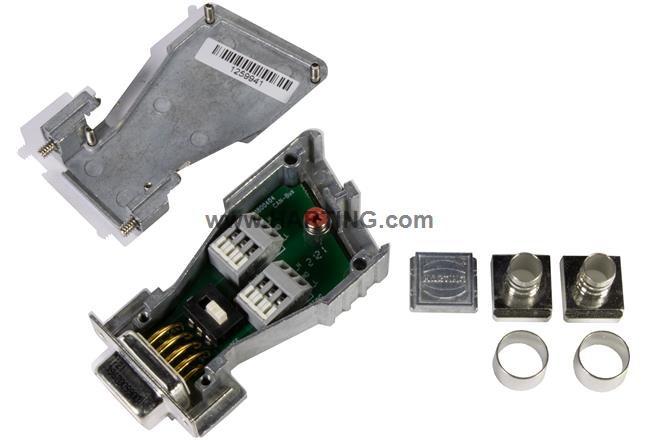

属性概述
总线界面
CAN接口
笼式弹片接线
母头
尺寸: D-Sub 1
热塑性树脂，玻璃纤维填充
插针: 9
导体截面积: 0.08 ... 0.5 mm²
铜合金
选择性金镀
产品详情
標識
- 類別 连接器
- 系列 D-Sub
- 原件 总线界面
- 規格 CAN接口
版本
- 接線方式 笼式弹片接线
- 公母類型 母头
- 對齊 反向
- 尺寸 D-Sub 1
- 針數 9
- 版本 顶出线
- 電纜入口數量 2
- 出線孔 2x
- 鎖定類型 六角螺丝 螺纹 4-40 UNC
-
包裝內容
封板电缆紧固夹
技術參數
- 導體截面積 0.08 ... 0.5 mm²
- 導體截面積 [AWG] AWG 28 ... AWG 20
-
額定電壓
< 50 V AC< 75 V DC
- 剝線長度 5 ... 6 mm
-
擰緊力矩
≤0.4 Nm 锁止螺钉≤0.3 Nm 螺钉保护罩
- 極限溫度 -40 ... +85 °C
- 性能等級 1
- 防護等級符合IEC 60529 IP40
- 測試電壓Ur.m.s. 0.5 kV
材料特性
- 材料(插蕊) 热塑性树脂，玻璃纤维填充
- 材料（插針） 铜合金
- 表面（插針） 选择性金镀
- 材料(上殼/底座) 压铸锌
- 長度 61.7 mm
- 寬度 31.6 mm
- 高度 14.8 mm
- RoHS 符合豁免标准
- RoHS 豁免 6(c)：铜合金含铅量高达 4 %
- ELV 狀態 符合豁免标准
- China RoHS 50
- REACH 附件XVII 物質 不包含
- REACH 附件XIV 物質 不包含
- REACH SVHC 物質 有
- REACH SVHC 物質 铅
- ECHA SCIP 編號 ecef7555-f643-4ceb-a337-fc54762297f1
- 加州 65 號提案物質 有
- 加州 65 號提案物質 铅
商業數據
- 包裝尺寸 100
- 淨重 82.32 g
- 原產國 中国
- 歐洲海關關稅號 85366990
- GTIN 5713140216778
- eCl@ss 27440302 D-Sub 连接器
- ETIM EC001132
- UNSPSC 24.0 39121403
