属性概述

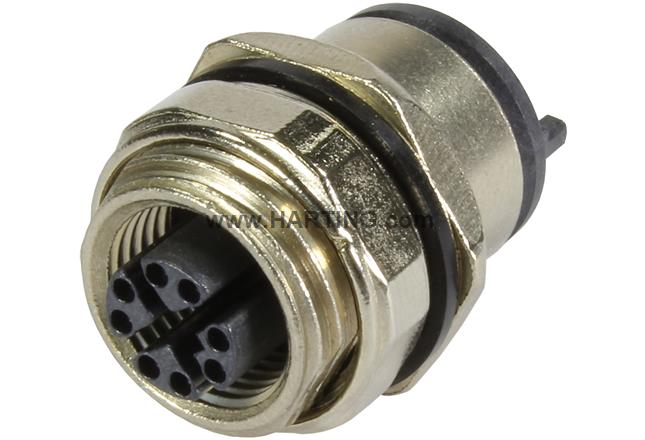

PCB适配器
直式, 包含底座, 面板内部安装
回焊焊接接线方式 (THR)
额定电流: 0.5 A
插针: 8
铜合金
镍表面镀金 界面端
编码: X编码
液晶聚合物 (LCP)
产品详情
标识
- 类别 连接器
- 系列 圆形连接器 M12
- 原件 PCB适配器
-
规格
直式包含底座面板内部安装
- 上壳/底座介绍 长版
版本
- 接线方式 回焊焊接接线方式 (THR)
- 公母类型 母头
- 屏蔽 无屏蔽
- 针数 8
- 编码 X编码
- 锁定类型 螺钉锁扣
- 包装内容 一个托盘 60 个
技术参数
- 额定电流 0.5 A
- 额定电压 50 V
- 额定脉沖电压 0.8 kV
- 污染等级 3
- 传输特性 Cat. 5 D 级：到 100 MHz
- 过电压类别 III
-
数据速率
10 Mbit/s 100 Mbit/s 1 Gbit/s 2.5 Gbit/s
- 绝缘阻抗 >108 Ω
- 接触电阻 ≤ 10 mΩ
- 拧紧力矩 2 Nm 锁紧螺母
- 极限温度 -40 ... +85 °C
- 插拔次数 ≥ 100
- 防护等级符合 IEC 60529 IP65 / IP67 插配状态
- 绝缘组 IIIa (175 ≤ CTI < 400)
材料特性
- 材料(插芯) 液晶聚合物 (LCP)
- 材料（插针） 铜合金
- 表面（插针） 镍表面镀金 界面端
- 材料 (上壳/底座) 压铸锌
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合豁免标准
- RoHS 豁免 6(c)：铜合金含铅量高达 4 %
- ELV 状态 符合豁免标准
- China RoHS 50
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 有
- REACH SVHC 物质 铅
- ECHA SCIP 编号 5dbb3851-b94e-4e88-97a1-571845975242
- 加州 65 号提案物质 有
-
加州 65 号提案物质
铅镍萘
- 铁路车辆防火 EN 45545-2 (2020-08)
- 包含危险等级的要求集 R26
规格和认证
商业数据
- 包装尺寸 60
- 净重 27.78 g
- 原产国 罗马尼亚
- 欧洲海关关税号 85366990
- GTIN 5713140138247
- ETIM EC002637
- eCl@ss 27460201 印刷电路板连接器
