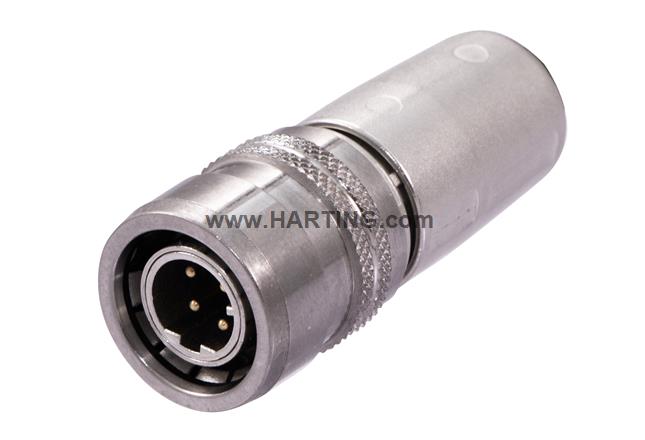

属性概述
电缆连接器
直式
公头
D编码
压接针
液晶聚合物 (LCP)
插针: 4
导体截面积: 0.13 ... 0.82 mm²
额定电流: 4 A
压铸锌
PushPull (outer)
防护等级: IP65 / IP67 插配状态
产品详情
Название
- Категория Connectors
- Серия Circular connectors M12
- Название PushPull
- Элемент Cable connector
- Спецификация Straight
Версия
- Метод подключения Crimp termination
- Тип Male
- Экранирование Shielded
- Число контактов 4
- Кодирование D-coding
- Тип блокировки PushPull (outer)
- Подробные данные For Fast Ethernet applications only
Технические характеристики
- Поперечное сечение проводника 0.13 ... 0.82 mm²
- Поперечное сечение провода [AWG] AWG 26 ... AWG 18
- Наружный диаметр провода ≤ 2.3 mm
- Номинальный ток 4 A
-
Номинальное напряжение
48 V AC 60 V DC
- Номинальное импульсное напряжение 1.5 kV
- Степень загрязнения 3
- Характеристики передачи сигналов Cat. 5 Class D up to 100 MHz
- Класс перенапряжения III
-
Скорость передачи данных
10 Mbit/s 100 Mbit/s
- Сопротивление изоляции >108 Ω
- Сопротивление контактов ≤ 10 mΩ
- Предельная температура -40 ... +85 °C
- Циклы стыковки ≥ 500
- Класс защиты согласно IEC 60529 IP65 / IP67 mated condition
- Диаметр кабеля 5.7 ... 8.8 mm
- Изоляционная группа I (600 ≤ CTI)
Свойства материала
- Материал (контактная вставка) Liquid crystal polymer (LCP)
- Материал (кабельный/блочный кожух) Zinc die-cast
Спецификации и допуски
-
Спецификации
IEC 61076-2-101IEC 61076-2-010
Коммерческие данные
- Размер упаковки 1
- Страна изготовления Czechia
- GTIN 5713140820500
- eCl@ss 27440116 Circular connector (for field assembly)
- ETIM EC002635
- UNSPSC 24.0 39121413
