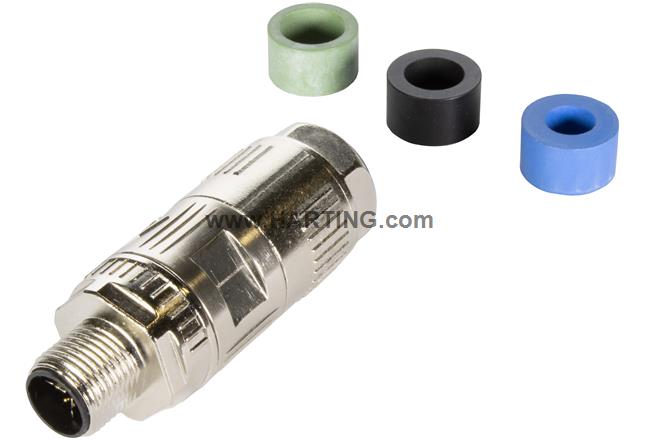

属性概述
电缆连接器
直式
公头
X编码
压接针
液晶聚合物 (LCP)
插针: 8
导体截面积: 0.08 ... 0.25 mm²
额定电流: 0.5 A
压铸锌
螺钉锁扣
防护等级: IP65 / IP67 插配状态
产品详情
Identifikace
- Kategorie Konektory
- Řada Kruhové konektory M12
- Identifikace Medium Design
- Prvek Kabelový konektor
- Specifikace Přímé provedení
Verze
- Způsob připojení Krimpování
- Provedení Male
- Stínění Stíněné provedení
- Počet kontaktů 8
- Kódování Kódování X
- Způsob zajišťování Šroubové zajišťování
- Podrobnosti Krimpovací kontakty objednávejte zvlášť.
- Podrobnosti Jen pro ethernetové aplikace do 10 Gbps
Technické vlastnosti
- Průřez vodiče 0,08 ... 0,25 mm²
- Průřez vodiče [AWG] AWG 28 ... AWG 23
- Vnější průměr vodiče ≤ 1,4 mm
- Jmenovitý proud 0,5 A
- Jmenovité napětí 48 V
- Jmenovité rázové napětí 0,8 kV
- Stupeň znečištění 3
- Přenosová charakteristika Kat. 6A Třída EA do 500 MHz
- Kategorie přepětí III
-
Přenosová rychlost
10 Mbit/s 100 Mbit/s 1 Gbit/s 2,5 Gbit/s 5 Gbit/s 10 Gbit/s
- Izolační odpor >108 Ω
- Vnitřní odpor ≤ 10 mΩ
- Utahovací moment 0,6 Nm
- Velikost klíče (šroub s rýhovanou hlavou / rýhovaná matice) 18
- Mezní teplota -40 ... +85 °C
- Spojovací cykly ≥ 500
- Stupeň krytí podle IEC 60529 IP65 / IP67 V zapojeném stavu
- Průměr kabelu 5,1 ... 10,1 mm
- Izolační skupina I (600 ≤ CTI)
Vlastnosti materiálu
- Materiál (vložka) Polymer z tekutých krystalů (LCP)
- Materiál (kryt) Zinkový tlakový odlitek
- RoHS V souladu s předpisy
- ELV status V souladu s předpisy
- Čína RoHS e
- Látky podle přílohy XVII nařízení REACH Neobsahuje
- Látky podle přílohy XIV nařízení REACH Neobsahuje
- Látky SVHC podle nařízení REACH Neobsahuje
- Látky spadající do působnosti předpisu California Proposition 65 Ano
- Látky spadající do působnosti předpisu California Proposition 65 Nikl
- Protipožární ochrana drážních vozidel EN 45545-2 (2020-08) + A1 (2023-10)
-
Sada požadavků se stupni ohrožení
R23 (HL 1-3)R22 (HL 1-3)
Specifikace a schválení
- Specifikace IEC 61076-2-109
- PROFINET Ano
Obchodní údaje
- Velikost balení 10
- Hmotnost netto 63,85 g
- Země původu Německo
- Evropské číslo celního tarifu 85366990
- eCl@ss 27.440.116,00
