属性概述

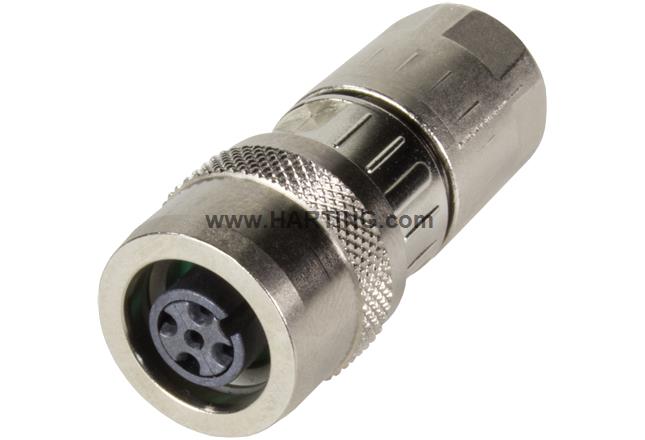

电缆连接器
直式
母头
A编码
HARAX®连接技术
聚酰胺 (PA)
插针: 4
铜合金 镍表面镀金 界面端
导体截面积: 0.34 mm²
额定电流: 4 A
压铸锌
Outer PushPull
防护等级: IP65 / IP67 插配状态
产品详情
Bezeichnung
- Kategorie Steckverbinder
- Baureihe Rundsteckverbinder M12
- Bezeichnung PushPull
- Komponente Kabelsteckverbinder
- Beschreibung gerade
Ausführung
- Anschlussart HARAX® Anschlusstechnik
- Geschlecht Buchse
- Schirmung geschirmt
- Kontaktanzahl 4
- Kodierung A-Kodierung
- Verriegelungsart PushPull (outer)
Technische Kennwerte
- Leiterquerschnitt 0,34 mm²
- Leiterquerschnitt [AWG] AWG 22
- Aderaußendurchmesser ≤ 1,6 mm
- Bemessungsstrom 4 A
- Bemessungsspannung 50 V
- Bemessungsstoßspannung 1,5 kV
- Verschmutzungsgrad 3
- Überspannungskategorie III
- Isolationswiderstand >108 Ω
- Durchgangswiderstand ≤ 10 mΩ
- Grenztemperatur -40 ... +85 °C
- Steckzyklen ≥ 100
- Schutzart nach IEC 60529 IP65 / IP67 im gesteckten Zustand
- Kabeldurchmesser 5,7 ... 8,8 mm
- Isolierstoffgruppe I (600 ≤ CTI)
Materialeigenschaften
- Werkstoff Einsatz Polyamid (PA)
- Werkstoff Kontakte Kupferlegierung
- Kontaktoberfläche Au über Ni steckseitig
- Werkstoff Gehäuse Zink-Druckguss
- RoHS konform mit Ausnahme
- RoHS-Ausnahmen 6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei
- ELV Status konform mit Ausnahme
- China RoHS 50
- REACH Annex XVII Stoffe nicht enthalten
- REACH ANNEX XIV Stoffe nicht enthalten
- REACH SVHC Stoffe ja
- REACH SVHC Stoffe Blei
- ECHA SCIP Nummer 0d7d3693-d625-47ab-934a-d241bf72c86e
- California Proposition 65 Stoffe ja
-
California Proposition 65 Stoffe
BleiNickel
Normen und Zulassungen
Kaufmännische Daten
- Packungsgröße 1
- Nettogewicht 54 g
- Ursprungsland Rumänien
- europäische Zolltarifnummer 85366990
- GTIN 5713140226784
- eCl@ss 27440116 Rundsteckverbinder (feldkonfektionierbar)
- ETIM EC002635
- UNSPSC 24.0 39121413
