属性概述

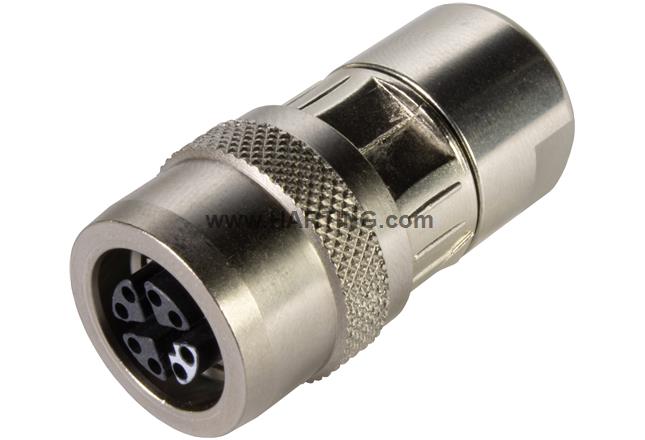

电缆连接器
直式, Outer PushPull
母头
X编码
压接针
液晶聚合物 (LCP)
插针: 8
导体截面积: 0.08 ... 0.25 mm²
额定电流: 0.5 A
压铸锌
Outer PushPull
防护等级: IP65 / IP67 插配状态
产品详情
標識
- 類別 連接器
- 系列 圓形連接器 M12
- 標識 PushPull
- 原件 電纜連接器
-
規格
直式Outer PushPull
版本
- 接線方式 壓接針
- 公母類型 母頭
-
屏蔽
屏蔽帶壓接法蘭的屏蔽連接
- 針數 8
- 編碼 X編碼
- 鎖定類型 Outer PushPull
-
詳細資料
請單獨訂購壓接針。請單獨訂購壓接法蘭組合。
- 詳細資料 針對乙太網的應用，速率到 10 Gbit
技術參數
- 導體截面積 0.08 ... 0.25 mm²
- 導體截面積 [AWG] AWG 28 ... AWG 23
- 線蕊外徑 ≤ 1.4 mm
- 額定電流 0.5 A
- 額定電壓 48 V
- 額定脈沖電壓 0.8 kV
- 污染等級 3
- 傳輸特性 Cat. 6A EA 級，到500 MHz
- 過電壓類別 III
-
數據速率
10 Mbit/s 100 Mbit/s 1 Gbit/s 2.5 Gbit/s 5 Gbit/s 10 Gbit/s
- 絕緣阻抗 >108 Ω
- 接觸電阻 ≤ 10 mΩ
- 極限溫度 -40 ... +85 °C
- 插拔次數 ≥ 500
- 防護等級符合IEC 60529 IP65 / IP67 插配狀態
- 絕緣組 I (600 ≤ CTI)
材料特性
- 材料(插蕊) 液晶聚合物 (LCP)
- 材料(上殼/底座) 壓鑄鋅
- RoHS 符合豁免標準
- RoHS 豁免 6(c)：銅合金含鉛量高達 4 %
- ELV 狀態 符合豁免標準
- China RoHS 50
- REACH 附件XVII 物質 不包含
- REACH 附件XIV 物質 不包含
- REACH SVHC 物質 有
- REACH SVHC 物質 鉛
- 加州 65 號提案物質 有
-
加州 65 號提案物質
鉛鎳
- 鐵路車輛防火 EN 45545-2 (2020-08)
-
包含危險等級的要求集
R22 (HL 1-3)R23 (HL 1-3)
規格和認證
-
規格
IEC 61076-2-109IEC 61076-2-010
商業數據
- 包裝尺寸 1
- 原產國 羅馬尼亞
- 歐洲海關關稅號 85366990
- GTIN 5713140227071
- eCl@ss 27,440,116.00
- ETIM EC002635
- UNSPSC 24.0 39121413
