属性概述

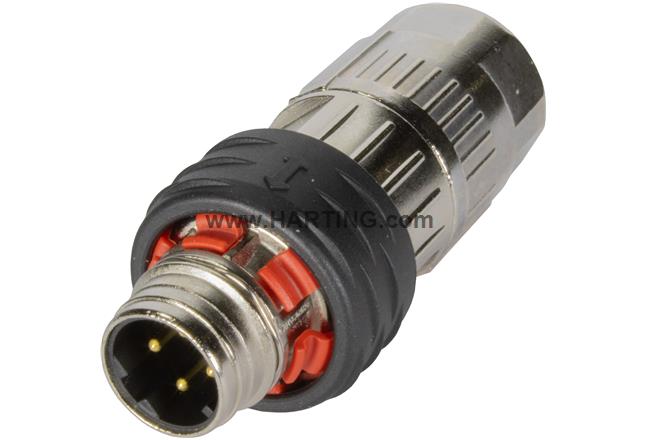

电缆连接器
直式
公头
D编码
压接针
PA66
插针: 4
导体截面积: 0.13 ... 0.82 mm²
额定电流: 4 A
压铸锌
PushPull invers
防护等级: IP65 / IP67 插配状态
产品详情
Identification
- Catégorie Connecteurs
- Série Connecteurs circulaires M12
- Identification Slim Design
- Elément Connecteur de câble
- Spécification Droit
Version
- Méthode de raccordement Raccordement à Sertir
- Genre Mâle
- Blindage Blindé
- Nombre de contacts 4
- Codage Codage D
- Type de verrouillage PushPull invers
- Détails Veuillez commander les contacts à sertir séparément
- Détails Pour les applications Ethernet à haute vitesse uniquement.
Données techniques
- Section de fil du conducteur 0,13 ... 0,82 mm²
- Section de conducteur [AWG] AWG 26 ... AWG 18
- Diamètre extérieur ≤ 2,3 mm
- Intensité nominale 4 A
-
Tension nominale
48 V AC 60 V DC
- Tension de claquage 1,5 kV
- Degré de pollution 3
- Caractéristiques de transmission Cat. 5 Classe D jusqu'à 100 MHz
- Catégorie de surtension III
-
Taux de transmission de données
10 Mbit/s 100 Mbit/s
- Résistance d'isolement >108 Ω
- Résistance de contact ≤ 10 mΩ
- Limite de température -40 ... +85 °C
- Cycles de connexion ≥ 100
- Indice de protection selon IEC 60529 IP65 / IP67 condition de couplage
- Diamètre de câble 5,7 ... 8,8 mm
- Groupe d'isolation I (600 ≤ CTI)
Propriétés du matériau
- Matériau (insert) PA66
- Matériau (capot/embase) Alliage de zinc moulé
- RoHS normes
- État ELV normes
- China RoHS e
- Substances REACH ANNEXE XVII Non contenu
- Substances REACH ANNEXE XIV Non contenu
- Substances REACH SVHC Non contenu
- Proposition Californie 65 substances Oui
- Proposition Californie 65 substances Nickel
Spécifications et homologations
-
Spécifications
IEC 61076-2-101IEC 61076-2-010
Informations commerciales
- Dimensions du produit conditionné 10
- Poids net 44,71 g
- Pays d'origine Allemagne
- Numéro de tarif douanier européen 85366990
- eCl@ss 27440116 Connecteurs ronds (à confectionner sur le terrain)
- ETIM EC002635
