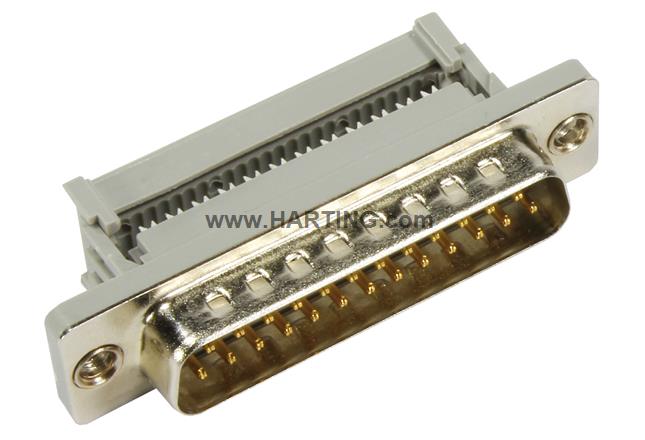

属性概述
连接器
绝缘置换连接绝缘位移终端
额定电流: 2 A
公头
尺寸: D-Sub 1
热塑性树脂，玻璃纤维填充（PBTP）, 外壳：镀钢
黑色
插针: 9
导体截面积: 0.09 ... 0.13 mm²
铜合金
镍表面镀贵金属
产品详情
Identificação
- Categoria Conectores
- Série D-Sub
- Identificação Padrão
- Elemento Conector
-
Descrição do contato
EstampadoReto
Versão
- Método de terminação Terminação com remoção de isolação IDC
- Gênero Macho
- Tamanho D-Sub 1
-
Tipo de conexão
PCB ao caboCabo a cabo
- Número de Pólos 9
- Tipo de trava Mesa de fixação com furo de passagem Ø 3,1 mm
Características técnicas
- Seção transversal do condutor 0,09 ... 0,13 mm²
- Seção transversal do condutor [AWG] AWG 28 ... AWG 26
- Corrente Nominal 2 A
- Distância de folga ≥ 0,7 mm
- Distância de escoamento ≥ 0,7 mm
- Resistência de isolamento >1010 Ω
- Resistência de contato ≤ 10 mΩ
- Limitação de temperatura -55 ... +125 °C
- Força de inserção ≤ 30 N
-
Força de retirada
≥ 3,3 N≤ 20 N
-
Nível de desempenho
2符合 CECC 75301-802 标准
- Ciclos de conexão ≥ 250
- Teste a tensão Ur.m.s. 1 kV
- Hot plugging 无
Propriedades do material
-
Material (inserto)
热塑性树脂，玻璃纤维填充（PBTP）外壳：镀钢
- Cor (inserto) 黑色
- Material (contatos) 铜合金
- Superfície (contatos) 镍表面镀贵金属
- Classe de inflamabilidade do material conforme UL 94 V-0
- RoHS 符合
- Status ELV 符合
- China RoHS e
- Substâncias REACH Annex XVII 不包含
- Substâncias REACH ANNEX XIV 不包含
- Substâncias REACH SVHC 不包含
- Substâncias da Proposta 65 da Califórnia 有
-
Substâncias da Proposta 65 da Califórnia
铅镍
Dados comerciais
- Tamanho de embalagem 100
- Peso líquido 6,95 g
- País de origem China
- Número de tarifa da alfândega europeia 85366990
- GTIN 5713140080447
- eCl@ss 27.440.214,00
- ETIM EC001136
- UNSPSC 24.0 39121469
