属性概述
连接器
连接器组
IDC接线方式
额定电流: 1.5 A
插针: 8
铜合金
钯镍 ≥ 0.64 µm + 金 ≥ 0.05 µm/镍 ≥ 2.6 µm 界面端, 锡 ≥ 3 µm/镍 ≥ 1.8 µm 接线端
PushPull
材料: 聚对苯二甲酸丁二醇酯 (PBT) / PA66
防护等级: IP65 / IP67
产品详情
标识
- 类别 连接器

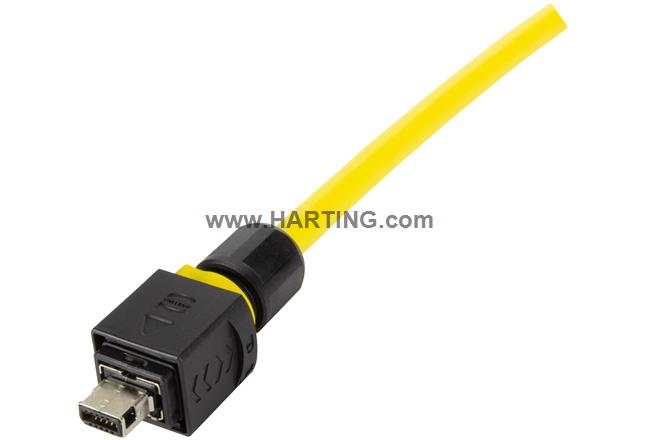

- 系列 HARTING Mini PushPull
- 标识 HARTING ix Industrial®
- 原件 连接器组
- 特点 适用于所有 PoE 版本
版本
- 接线方式 IDC接线方式
- 屏蔽 完全屏蔽360°屏蔽触点
- 针数 8
- 编码 C型
- 锁定类型 PushPull
- 包装内容 包含底座，HARTING ix Industrial® 连接器类型 C，屏蔽和电缆紧固件
技术参数
- 导体截面积 0.23 ... 0.36 mm²
- 导体截面积 AWG 24 ... AWG 22
- 线芯外径 ≤1.6 mm
- 额定电流 1.5 A
- 额定电流 配合 4 个插针（1、2、6、7）使用时为 3 A
-
额定电压
50 V AC 60 V DC
- 传输特性 Cat. 6A EA 级，到 500 MHz
-
数据速率
10 Mbit/s 100 Mbit/s 1 Gbit/s 2.5 Gbit/s 5 Gbit/s 10 Gbit/s
- 绝缘阻抗 >100 MΩ
- 接触电阻 ≤ 30 mΩ
- 屏蔽电阻 ≤ 100 mΩ
- 极限温度 -40 ... +70 °C
- 存储温度 -60 ... +85 °C
-
相对湿度
95 % 非冷凝（操作）95 % 非冷凝（储存/运输）
- 插拔次数 ≥ 750
- 防护等级符合 IEC 60529 IP65 / IP67
- 电缆直径 4.5 ... 7.5 mm
-
测试电压U r.m.s.
0.5 kV (接头-接头)0.5 kV （插针屏蔽）
-
抗震
10-500 Hz，5 g，0.35 mm，2h/轴5.72 m/s² 符合 IEC 61373 标准，类别 1 B 级
-
抗冲击
50 g / 11 ms，每个轴3 次冲击5 g / 30 ms，每个轴冲击5 次 符合 IEC 61373 标准，类别 1 B 级
材料特性
- 材料(插芯) 聚酰胺 (PA)
- 颜色(插芯) 黑色
-
材料（屏蔽）
不锈钢Ni ≥ 1.6 µm 插拔面（屏蔽）锡 ≥ 0.9 µm/镍 ≥ 0.9 µm 连接侧（屏蔽）
- 材料（插针） 铜合金
-
表面（插针）
钯镍 ≥ 0.64 µm + 金 ≥ 0.05 µm/镍 ≥ 2.6 µm 界面端锡 ≥ 3 µm/镍 ≥ 1.8 µm 接线端
- 材料 (上壳/底座) 聚对苯二甲酸丁二醇酯 (PBT) / PA66
- 颜色（上売/底座） 黑色
- 材料(密封件) HNBR / NBR
- 颜色(密封件) 黑色
- 材料（锁扣） 聚对苯二甲酸丁二醇酯 (PBT)
- 颜色（锁扣） 黄
- 材料阻燃性等级符合 UL 94 V-0
规格和认证
-
规格
IEC 61076-3-124 C型EN 50173-1
商业数据
- 包装尺寸 1
- 净重 29.18 g
- 原产国 罗马尼亚
- 欧洲海关关税号 85366990
- GTIN 5713140455092
- ETIM EC002636
- eCl@ss 27440114 矩形连接器（用于现场组装）
