属性概述

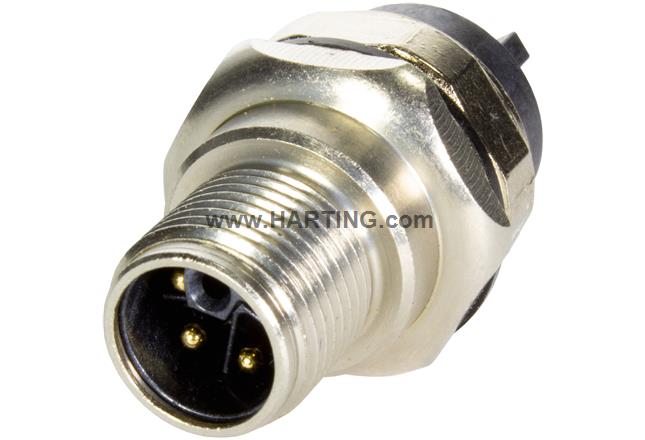

PCB适配器
直式, 包含底座, 面板外部安装
回焊焊接接线方式 (THR)
额定电流: 16 A
插针: 4
铜合金
镍表面镀金 界面端
编码: L-编码
聚酰胺 (PA)
黑色
产品详情
标识
- 类别 连接器
- 系列 圆形连接器 M12
- 标识 Power
- 原件 PCB适配器
-
规格
直式包含底座面板外部安装
版本
- 接线方式 回焊焊接接线方式 (THR)
- 公母类型 公头
- 屏蔽 屏蔽
- 针数 4
- 编码 L-编码
- 锁定类型 螺钉锁扣
技术参数
- 额定电流 16 A
- 额定电压 63 V
- 额定脉沖电压 1.5 kV
- 污染等级 3
- 过电压类别 III
- 绝缘阻抗 >108 Ω
- 接触电阻 ≤ 10 mΩ
- 拧紧力矩 2 Nm 锁紧螺母
- 极限温度 -40 ... +85 °C
- 插拔次数 ≥ 100
- 防护等级符合 IEC 60529 IP65 / IP67 插配状态
- 绝缘组 I (600 ≤ CTI)
材料特性
- 材料(插芯) 聚酰胺 (PA)
- 颜色(插芯) 黑色
- 材料（插针） 铜合金
- 表面（插针） 镍表面镀金 界面端
- 材料 (上壳/底座) 压铸锌
- 材料(密封件) NBR
- 颜色(密封件) 灰色
- 材料阻燃性等级符合 UL 94 V-0
- RoHS 符合
- ELV 状态 符合
- China RoHS e
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 有
- REACH SVHC 物质 铅
- ECHA SCIP 编号 5dbb3851-b94e-4e88-97a1-571845975242
- 铁路车辆防火 EN 45545-2 (2020-08)
- 包含危险等级的要求集 R26
规格和认证
商业数据
- 包装尺寸 1
- 净重 32 g
- 原产国 罗马尼亚
- 欧洲海关关税号 85366990
- GTIN 5713140228436
- eCl@ss 27460201 印刷电路板连接器
- ETIM EC002637
- UNSPSC 24.0 39121415
