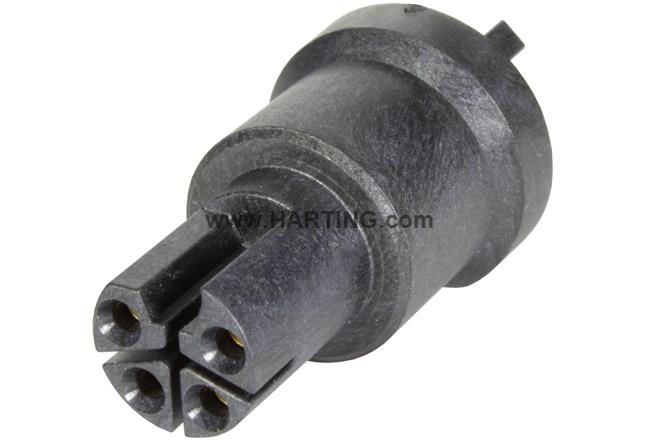

型号: 21 03 396 2506
PCB receptacle fem. L-cod(60pcs) w/o FE
PCB receptacle fem. L-cod(60pcs) w/o FE

图片仅供参考,请查阅产品说明。

属性概述
PCB适配器
直式
回焊焊接接线方式 (THR)
额定电流: ‌16 A
插针: 4
铜合金
镍表面镀金 界面端
编码: L-编码
聚酰胺 (PA)
黑色
注释
比较
型号: 21 03 396 2506
PCB receptacle fem. L-cod(60pcs) w/o FE
注释
比较
All functionalities, price and availability after sign in.
添加到心愿单
配套产品
Combinables
2
上売/底座
4
产品详情
标识
  • 类别 连接器
  • 系列 圆形连接器 M12
  • 标识 Power
  • 原件 PCB适配器
  • 规格 直式
版本
  • 接线方式 回焊焊接接线方式 (THR)
  • 公母类型 母头
  • 屏蔽 屏蔽
  • 针数 4
  • 编码 L-编码
  • 详细资料 单独订购底座
  • 包装内容 一个托盘 60 个
技术参数
  • 额定电流 ‌ 16 A
  • 额定电压 63 V
  • 额定脉沖电压 1.5 kV
  • 污染等级 3
  • 过电压类别 III
  • 绝缘阻抗 >108 Ω
  • 接触电阻 ≤ 10 mΩ
  • 极限温度 -40 ... +85 °C
  • 插拔次数 ≥ 100
  • 绝缘组 I (600 ≤ CTI)
材料特性
  • 材料(插芯) 聚酰胺 (PA)
  • 颜色(插芯) 黑色
  • 材料(插针) 铜合金
  • 表面(插针) 镍表面镀金 界面端
  • 材料阻燃性等级符合 UL 94 V-0
  • RoHS 符合
  • ELV 状态 符合
  • China RoHS e
  • REACH 附件 XVII 物质 不包含
  • REACH 附件 XIV 物质 不包含
  • REACH SVHC 物质 不包含
  • 铁路车辆防火 EN 45545-2 (2020-08)
  • 包含危险等级的要求集 R26
规格和认证
  • 规格 IEC 61076-2-111
  • UL / CSA
    UL 1977 ECBT2.E102079
    CSA-C22.2 No. 182.3 ECBT8.E102079
  • PROFINET
商业数据
  • 包装尺寸 60
  • 净重 8 g
  • 原产国 罗马尼亚
  • 欧洲海关关税号 85366990
  • GTIN 5713140228450
  • ETIM EC002637
  • eCl@ss 27460201 印刷电路板连接器
