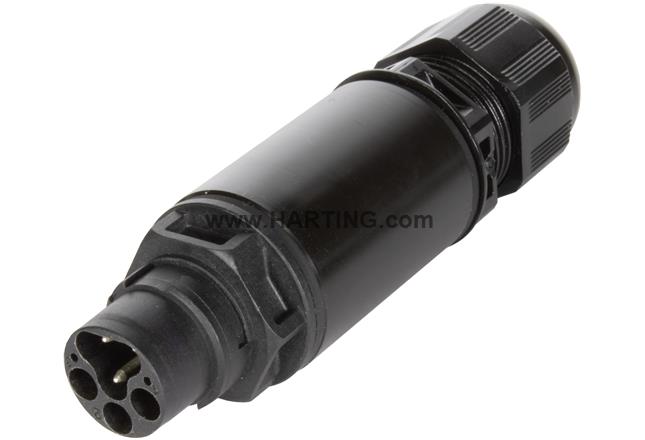

产品详情
标识
- 类别 连接器
- 系列 圆形连接器 尺寸 15
- 原件 电缆连接器
版本
- 接线方式 压接针
- 公母类型 公头
- 屏蔽 无屏蔽
- 针数 6
- 信号针数 2
- 电源针数 3
- 特殊插针数 1x 接地针
- 特殊插针规格 接地针
- 锁定类型 开关锁扣
技术参数
- 导体截面积 0.14 ... 2.5 mm²
- 导体截面积 [AWG] AWG 26 ... AWG 14
- 污染等级 3
- 额定电流（信号） 10 A
- 额定电压（信号） 63 V AC/DC
- 额定脉沖电压（信号） 1.5 kV
- 污染等级（信号） 3
- 额定电流（电源） 16 A
- 额定电压（电源） 600 V AC
- 额定脉沖电压（电源） 6 kV
- 污染等级（电源） 3
- 极限温度 -30 ... +90 °C
- 插拔次数 ≥ 100
- 防护等级符合 IEC 60529 IP65 / IP67
- 夹持范围 6 ... 13 mm
- 绝缘组 I (600 ≤ CTI)
材料特性
- 材料(插芯) 聚酰胺 (PA)
- 颜色(插芯) 黑色
- 颜色（上売/底座） 黑色
- 材料阻燃性等级符合 UL 94 HB
- RoHS 符合
- ELV 状态 符合
- China RoHS e
- REACH 附件 XVII 物质 不包含
- REACH 附件 XIV 物质 不包含
- REACH SVHC 物质 不包含
- 加州 65 号提案物质 不包含
规格和认证
-
规格
IEC 61076-2-116IEC 60228IEC 61984
商业数据
- 包装尺寸 1
- 原产国 罗马尼亚
- 欧洲海关关税号 85366990
- eCl@ss 27440115 圆形连接器（套）
