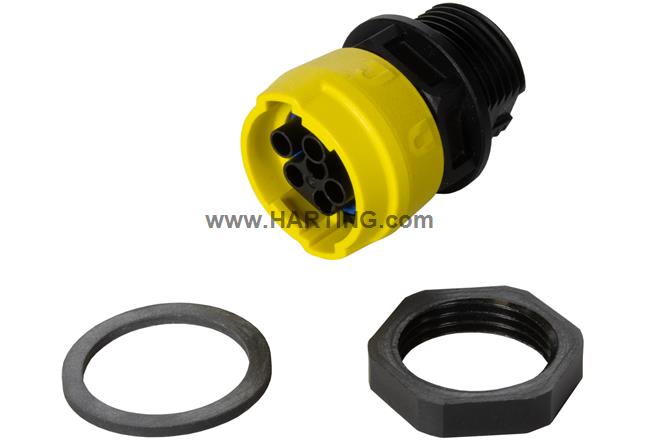

Название
- Категория Connectors
- Серия Circular connectors Size 15
- Элемент Panel feed through
- Спецификация for front mounting
Версия
- Тип Female
- Экранирование Unshielded
- Число контактов 5
- Число сигнальных контактов 2
- Число силовых контактов 3
- Контакт PE Yes
- Тип блокировки Toggle locking
-
Подробные данные
Please order crimp contacts separately.Housing wall thickness may be max. 5mm with lock nut or >5mm only with earthed metal housing or plastic housing.
- Содержимое упаковки incl. lock nut
Технические характеристики
- Поперечное сечение проводника 0.14 ... 2.5 mm²
- Поперечное сечение провода [AWG] AWG 26 ... AWG 14
- Степень загрязнения 3
- Номинальный ток (сигнал) 10 A
- Номинальное напряжение (сигнал) 63 V AC/DC
- Номинальное импульсное напряжение (сигнал) 1.5 kV
- Класс загрязнений (сигнал) 3
- Номинальный ток (питание) 16 A
-
Номинальное напряжение проводник-земля (питание)
450 V AC600 V DC
- Номинальное напряжение проводник-проводник (питание) 630 V AC/DC
- Номинальное импульсное напряжение (питание) 6 kV
- Степень загрязнения (питание) 3
- Момент затяжки 2 Nm Lock nut
- Предельная температура -30 ... +90 °C
- Циклы стыковки ≥ 100
-
Класс защиты согласно IEC 60529
IP65IP67
- Изоляционная группа I (600 ≤ CTI)
- Толщина панели 1 ... 10 mm
Свойства материала
- Материал (контактная вставка) Polyamide (PA)
- Цвет (контактная вставка) Black
- Материал (кабельный/блочный кожух) Polyamide (PA)
- Группа горючести материала согласно UL 94 V-0
- RoHS compliant
- Состояние ВЭА compliant
- China RoHS e
- Жидкости из приложения XVII к предписанию REACH Not contained
- Жидкости из приложения XIV к предписанию REACH Not contained
- Особо опасные жидкости предписания REACH Not contained
- Законопроект 65 штата Калифорния Not contained
Спецификации и допуски
-
Спецификации
IEC 61076-2-116IEC 61984
Коммерческие данные
- Размер упаковки 25
- Страна изготовления Romania
- код ТН ВЭД ЕС 85366990
- eCl@ss 27440103 Sensor-actuator connector chassis (sensor technology acturator)
- UNSPSC 24.0 39121413
